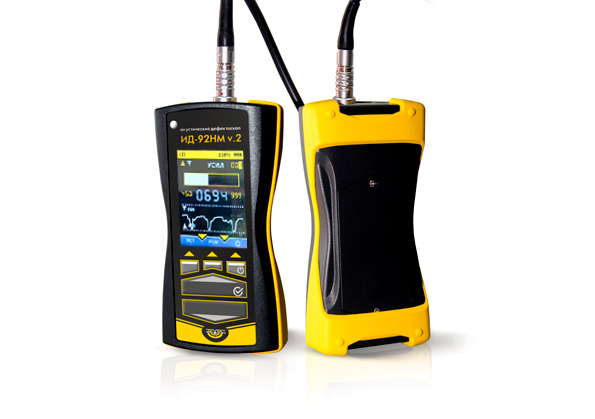

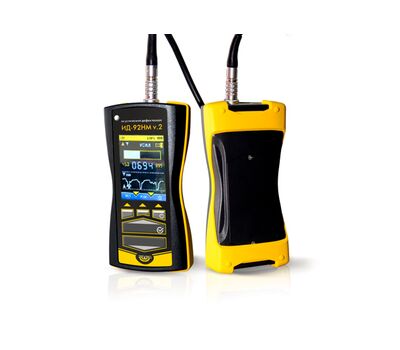

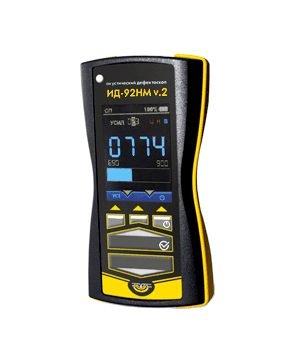

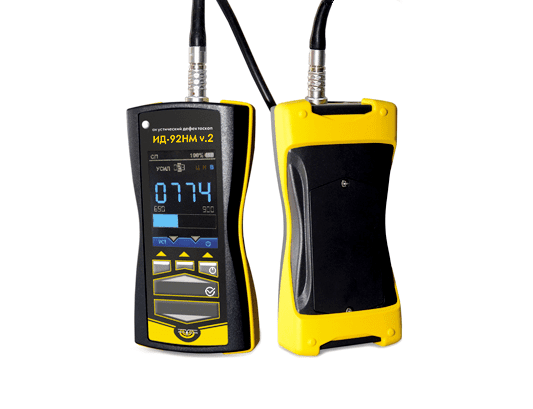

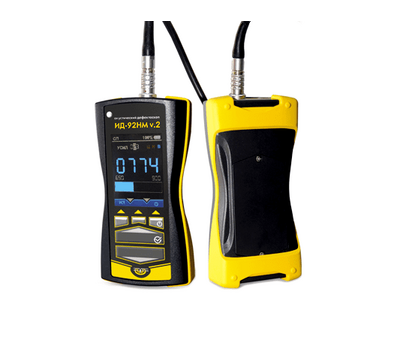

Акустический дефектоскоп ИД-92НМ портативный

Дефектоскоп ИД-92НМ акустический предназначен для неразрушающего контроля изделий из алюминиевых сплавов, слоистых пластиков, композитных и сотовых материалов.

Дефектоскоп ИД-92НМ акустический применяется в различных отраслях промышленности: нефте-газовой, машиностроительной, авиастроительной, судостроительной, атомной, энергетической, химической, пищевой.

Принцип работы основан на импедансном методе и методе свободных колебаний.

Дефектоскоп ИД-92НМ выявляет расслоения, непроклеи и другие внутренние дефекты:

• в конструкциях из алюминиевых сплавов на глубине от 0,5 до 3 мм;
• в конструкциях из полимерных композиционных материалов на глубине от 0,15 до 8 мм.

Диаметр выявляемого дефекта 0,5 — 7 мм. Дефектоскоп ИД-92НМ внесен в Государственный реестр средств измерений Российской Федерации №66010-16.

Преимущества дефектоскопа:

• Корпус электронного блока из ABS пластика имеет противоударную резиновую накладку.
• Степень защиты корпуса от попадания пыли и влаги — IP54.
• Удобный интерфейс с большими мембранными кнопками позволяет производить измерения в перчатках.
• В приборе используются элементы питания типа АА — обычные батарейки или аккумуляторы.
• Большой графический дисплей с подсветкой.
• Отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях.
• Возможно отображение уровня сигнала на дисплее с визуальным эффектом аналогового стрелочного индикатора.
• Функция автоматической и ручной настройки.
• 2 режима работы: локальные измерения и непрерывные — режим сканирования.

Преобразователи:

• Преобразователи взаимозаменяются без подстройки к электронному блоку.
• Предусмотрены различные типы преобразователей для решения как стандартных, так и нестандартных задач.
• Наконечники преобразователей выполнены из износостойкого материала (корунда), что обеспечивает их долгосрочную эксплуатацию и исключает вероятность повреждения (царапания) контролируемой поверхности.

Преимущества в эксплуатации:

• Корпуса электронного блока и датчиков выполнены из износостойких материалов.
• Удобный интерфейс с большими мембранными кнопками позволяет производить измерения в перчатках.Цветной графический дисплей с подсветкой.
• Автоматическая и ручная настройка параметров.
• Энергонезависимая память.
• В приборе используются элементы питания типа АА — обычные батарейки или аккумуляторы.

Режимы работы дефектоскопа ИД-92НМ:

1. Локальные измерения — однократный замер в определенной точке контролируемого объекта. При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что дает более высокую стабильность показаний по сравнению с непрерывным режимом.

2. Непрерывные измерения — режим сканирования поверхности изделия, который позволяет измерять толщину покрытия в реальном времени при перемещении преобразователя по контролируемой поверхности. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.

Технические характеристики

Комплект поставки:

1. Электронный блок дефектоскопа - 1 шт.
2. Элементы питания (аккумуляторы 2700 mAh2) - 2 шт.
3. Преобразователь SP-60 — совмещенный преобразователь с износостойким наконечником - 1 шт.
4. Преобразователь SP-SCAN-15 для работы в непрерывном режиме - 1 шт.
5. Стандартный образец СО-91 - 1 шт.
6. Зарядное устройство - 1 шт.
7. USB-кабель для подключения к ПК - 1 шт.
8. Флэш-карта с ПО - 1 шт.
9. Сумка для хранения и транспортировки - 1 шт.
10. Свидетельство о поверке* - 1 шт.
11. Паспорт - 1 шт.

*По требованию

Дополнительная комплектация:

• Преобразователь RSP-60 — раздельно-совмещенный преобразователь с износостойкими наконечниками.
