ТУ 26.51.53-051-12719185-2022
Электрод ЭДБ-2 представляет собой медно-титановый биметаллический электрод сравнения длительного действия. Как и медно-сульфатные электроды сравнения, представляет собой элемент катодной защиты металлических сооружений, находящихся под землей и подверженных коррозионному разрушению.
Электрод сравнения ЭДБ-2 используется при измерении разности потенциалов между металлическими подземными сооружениями и землей. И служит своеобразным датчиком управления станцией катодной защиты в автоматическом режиме.
В отличие от медно-сульфатных электродов, датчик типа ЭДБ-2 представляет собой стационарный электрод сравнения, который устанавливается на большой глубине. Он рассчитан на длительную по времени работу в грунте с различными почвенно-климатическими условиями.
Конструкция ЭДБ-2 позволяет использовать его совместно со стационарным или переносным зондом-модулем в качестве датчика потенциала, близкого к поляризационному потенциалу сооружения, в системах коррозионного мониторинга контрольно-диагностических пунктов (КДП) и в системах телемеханики контрольно-измерительных пунктов (КИП).
Данные электроды выпускаются в нескольких модификациях:

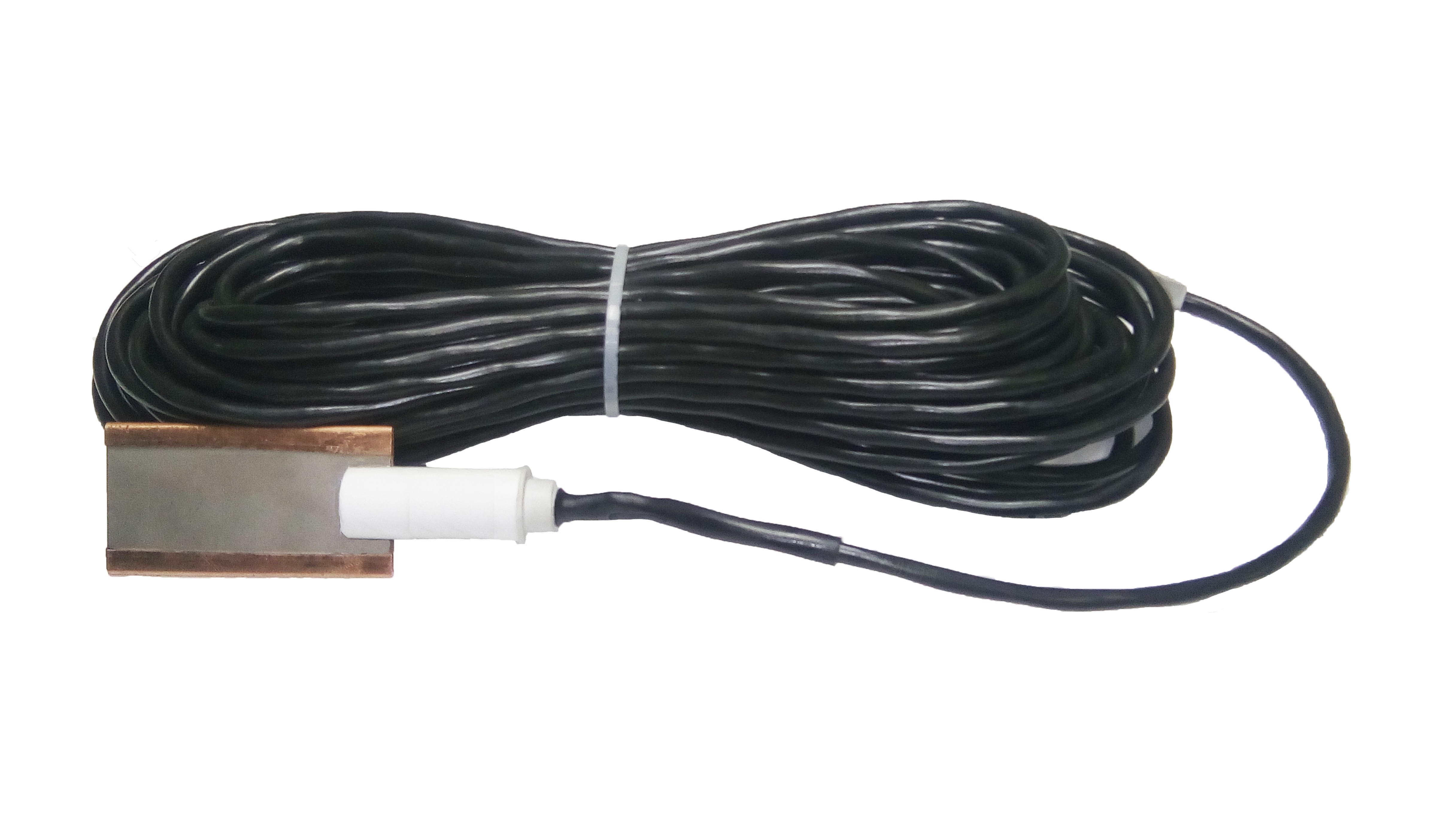

- электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку";
- электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
- электрод ЭДБ-2П — также представляет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
- электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.
Технические характеристики
1. | Переходное электрическое сопротивления в водном электролите, кОм, не более | 0,2 |
2. | Сопротивление контактного узла, Ом, не более | 0,2 |
3. | Средний потенциал по отношению к хлорсеребрянному электроду, мВ | 30 |
4. | Относительная погрешность, %, не более | 2,5 |
5. | Температура окружающей среды, оС | от -20 до +40 |
6. | Габаритные размеры, мм | 136х53х25 |
7. | Длина провода, м | 2,5* |
8. | Масса электрода без учета массы провода, кг, не более | 0,15 |
9. | Срок службы, лет, не менее | 30 |
*длина провода может изменяться по согласованию с Заказчиком
