ТУ 26.51.53-051-12719185-2022

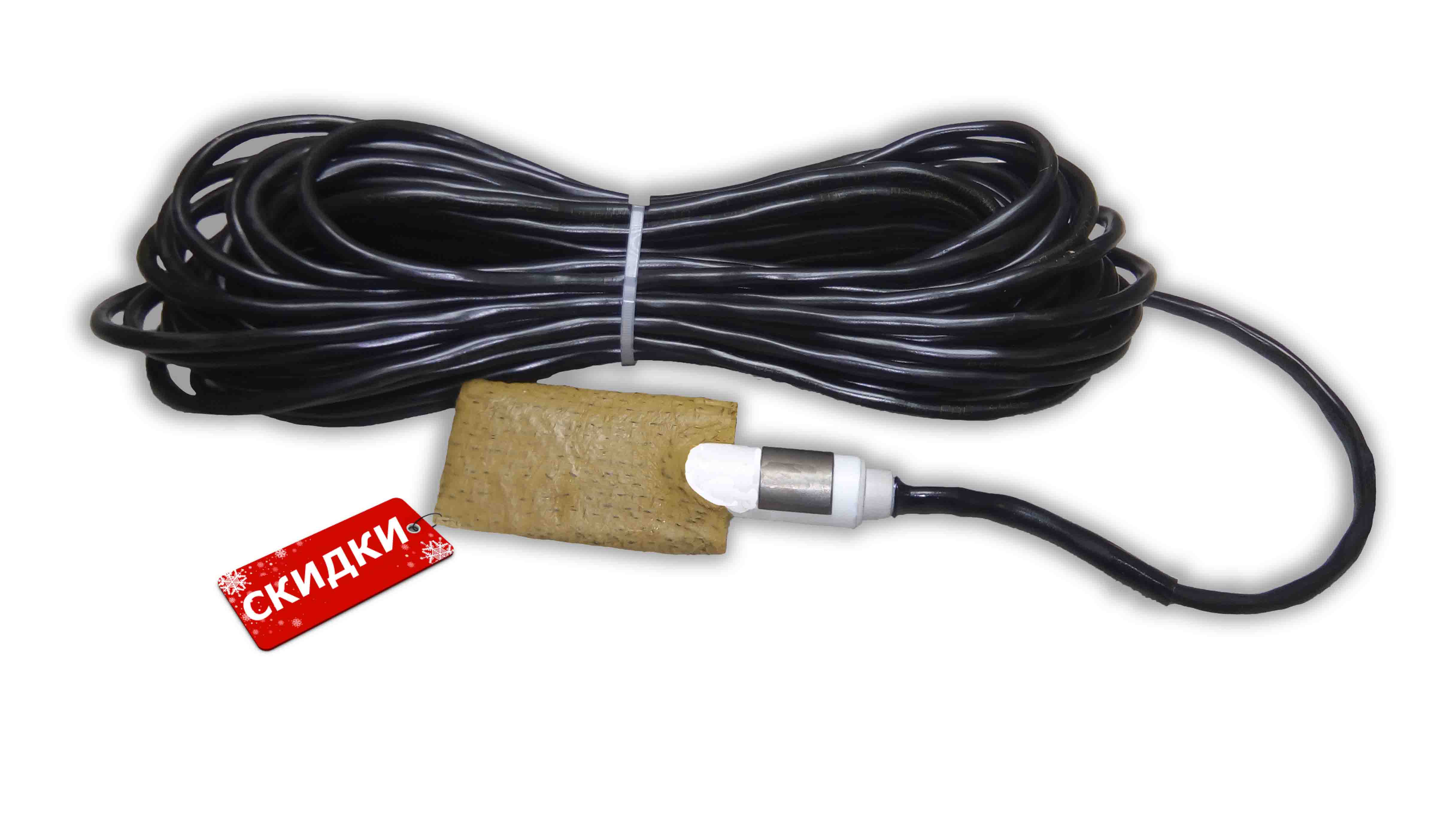

Электроды ЭДБ-2МП представляют собой биметаллический медно-титановый электроды сравнения длительного действия. Используются в системе катодной защиты металлических подземных сооружений, подверженных коррозионным разрушениям.
Электрод используется для создания и измерения разности потенциалов между подземными металлическими конструкциями и грунтом. А также в качестве датчика автоматического управления станцией катодной защиты.
В отличие от медно-сульфатных электродов, ЭДБ-2МП разработан для длительной работы на большой глубине в различных почвенно-климатических условиях. Устанавливается стационарно и способен функционировать при значительных нагрузках.
Дополнительно ЭДБ-2МП оборудован датчиком потенциала, который позволяет производить измерения поляризационных потенциалов согласно Приложения Р ГОСТа 9.602-2005. Датчик потенциала представляет собой стальную пластину размером 25х25 мм, закрепленную на корпусе электрода.
Также в конструкции предусмотрена стабилизирующая обмазка, которая позволяет добиться стабильного во времени переходного сопротивления "электрод-грунт". Это повышает срок службы самого электрода.
Данные электроды выпускаются в нескольких модификациях:
- электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку";
- электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
- электрод ЭДБ-2П — также представляет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
- электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.
Технические характеристики
1. | Переходное электрическое сопротивления в водном электролите, кОм, не более | 0,2 |
2. | Сопротивление контактного узла, Ом, не более | 0,2 |
3. | Средний потенциал по отношению к хлорсеребряному электроду, мВ | 30 |
4. | Относительная погрешность, %, не более | 2,5 |
5. | Наличие стабилизирующей обмазки | есть |
6. | Температура окружающей среды, оС | от -20 до +40 |
7. | Габаритные размеры, мм | 136х53х25 |
8. | Размеры вспомогательного, мм2 | 25х25 |
9. | Длина провода, м | 2,5* |
10. | Масса, кг, не более | 0,15 |
11. | Срок службы, лет, не менее | 30 |
*длина провода может изменяться по согласованию с Заказчиком
