Гибкие валы проволочные ВС-12

01542
912 руб.
В наличии
+
Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Доставка по Узбекистану

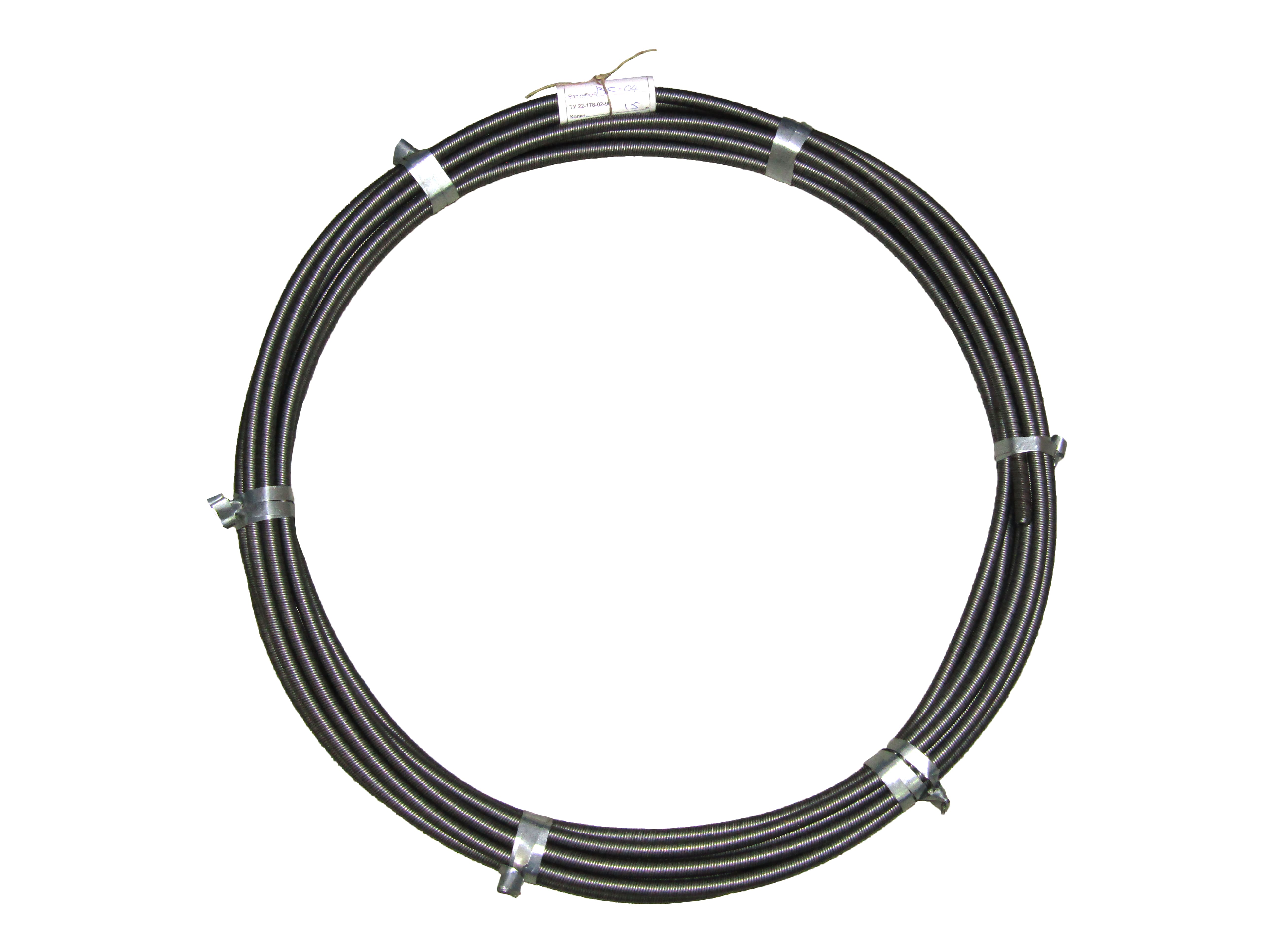

Гибкие валы проволочные поставляются минимальной партией  - 10м.

Гибкие валы проволочные для силовых передач типа ВС предназначены для эксплуатации в станках, механизированных приспособления, инструментах и служат для передачи крутящего момента.

ТУ 22-178-02-90.

Устройства с валами такого типа имеют большой спектр применения: зачистка внутренних поверхностей труб и котлов, зачистка отливок, изготовление пресс-форм; в электрошлифовальных машинах, глубинных вибраторах, металлорежущих и деревообрабатывающих станках.

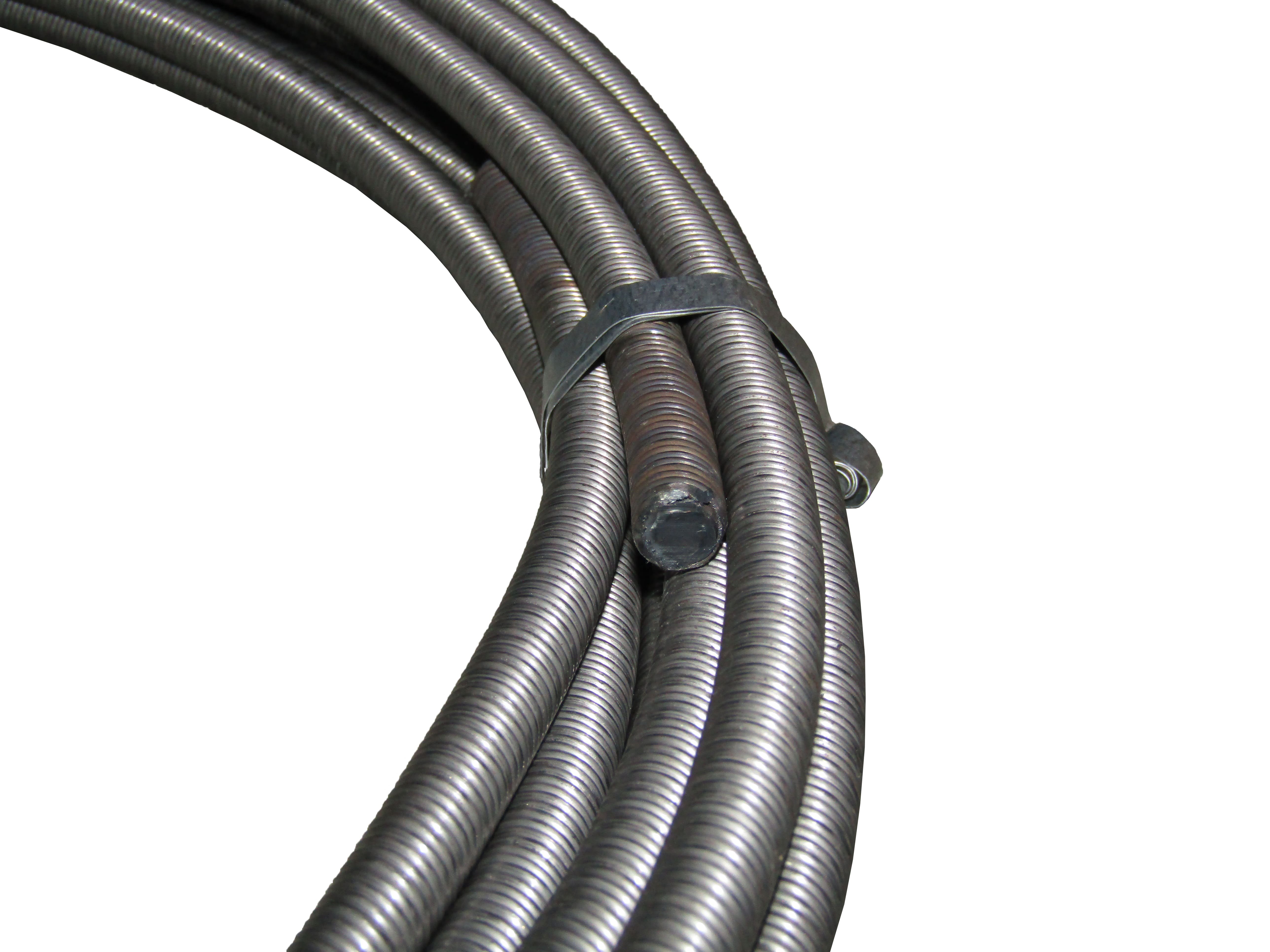

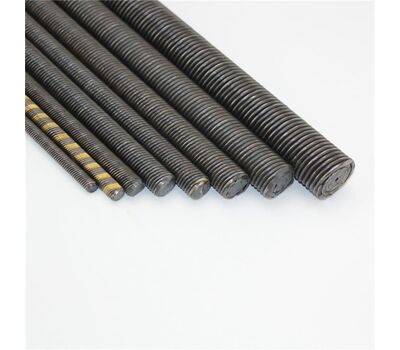

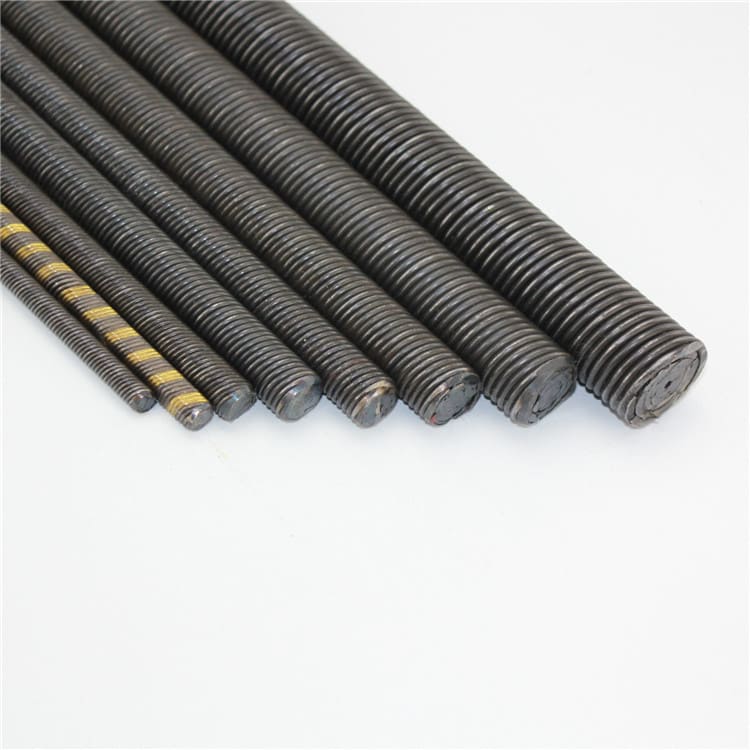

Гибкий проволочный вал состоит из нескольких рядов последовательно навитых друг на друга слоев стальной углеродистой или бронзовой проволоки. Первый, считая от центра, слой проволоки навивается на центральную проволоку-сердечник, который может быть извлечен из вала или оставлен внутри него.

Конструктивно гибкий вал похож на многозаходную многослойную винтовую пружину кручения с плотно прилегающими друг к другу витками и слоями. Смежные слои имеют противоположные направления навивки. Направление вращения вала должно быть таким, чтобы при передаче вращающего момента пружина, образующая наружный слой, закручивалась.

Толщина проволок возрастает от центра к наружному слою и колеблется в пределах от 0,3 до 3 мм; число проволок в слое от 4 до 12, максимальное число слоев 8.

Различают три типа передач гибким валом: силовые, приводы управления и приводы контрольных приборов. Во всех случаях передача состоит из следующих основных элементов: гибкого вала, наконечников вала, брони и арматуры брони.

Спецификация гибких валов проволочных для силовых передач типа ВС

Обозначение
типоразмера
вала
Диаметр вала,
мм
Наибол.
крутящий
момент,
передаваемый
прямым
валом, Нм
(кгс/см)
Удел.
угол
закруч-я
вала,
рад/Нм2,
не более
Наимен.
эксплуат.
радиус при
изгибе, м
Масса
1м вала
кг, не
более
пр.
вращ-я
лев.
вращ-я
номин. пред.
откл.
ВС-12 ВС-12Л 12,0 -0,7 3,92 (40,0) 0,28
(1,6)
0,250 0,70


Гарантированный ресурс гибких валов проволочных с броней – не менее 23 млн. оборотов.

Практический ресурс гибких валов проволочных с броней – не менее 45 млн. оборотов.

При эксплуатации:

  1. Проверьте смазку на гибком вале перед началом работ – вал должен быть обязательно смазан либо консервированным маслом (ГОСТ 10877-76), либо литолом 24 (ГОСТ21150-89).
  2. Смазка заменяется одновременно на гибком вале проволочном и ленточной броне. Запрещается добавление новой смазки без тщательной промывки бывшего в эксплуатации смазочного материала.
  3. Избегайте перегибов брони и ограничивайте радиус изгиба! Длительная работа гибкого вала при минимальном изгибе запрещается!
