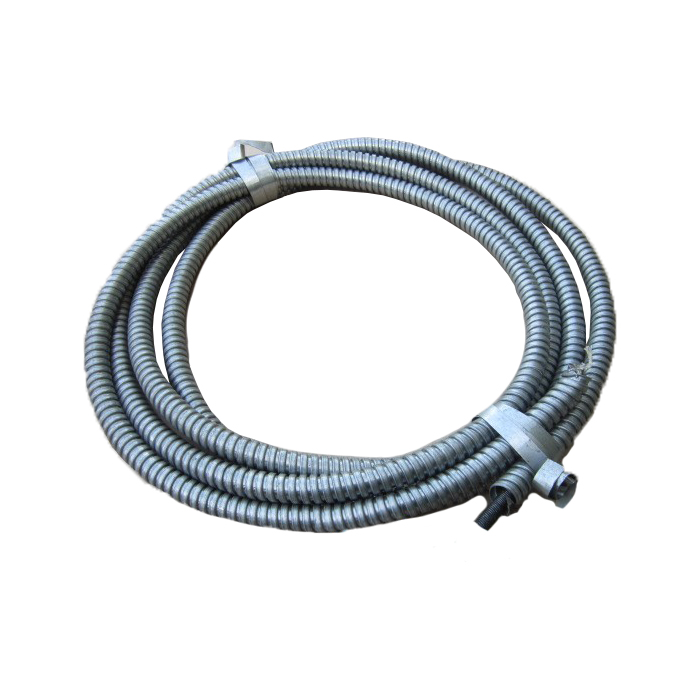

Гибкие валы проволочные ВС-БЛ-10 (с ленточной броней)

01553
1 140 руб.
Предзаказ
+
Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Доставка по Узбекистану

Валы гибкие проволочные с ленточной броней серии ВС-БЛ предназначены для передачи движения между деталями, оси вращения которых расположены так, что осуществить жесткую связь между ними невозможно, или в тех случаях, когда в процессе работы взаиморасположение осей изменяется.

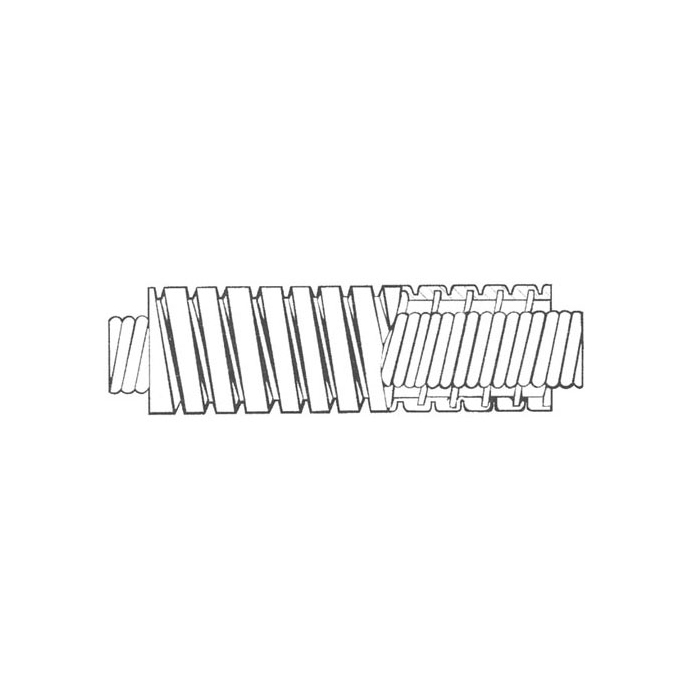

Гибкий проволочный вал состоит из нескольких рядов последовательно навитых друг на друга слоев стальной углеродистой. Первый, считая от центра, слой проволоки навивается на центральную проволоку-сердечник, который может быть извлечен из вала или оставлен внутри него.

Конструктивно гибкий вал похож на многозаходную многослойную винтовую пружину кручения с плотно прилегающими друг к другу витками и слоями. Смежные слои имеют противоположные направления навивки. Направление вращения вала должно быть таким, чтобы при передаче вращающего момента пружина, образующая наружный слой, закручивалась.

Гибкие проволочные валы изготавливаются правого и левого вращения из стальной углеродистой пружинной проволоки.

Вал правого вращения – гибкий проволочный вал, внешний слой которого стремится уменьшить свой диаметр при закручивании вала по часовой стрелке, если смотреть со стороны привода.

Вал левого вращения – гибкий проволочный вал, внешний слой которого стремится уменьшить свой диаметр при закручивании вала против часовой стрелки, если смотреть со стороны привода.

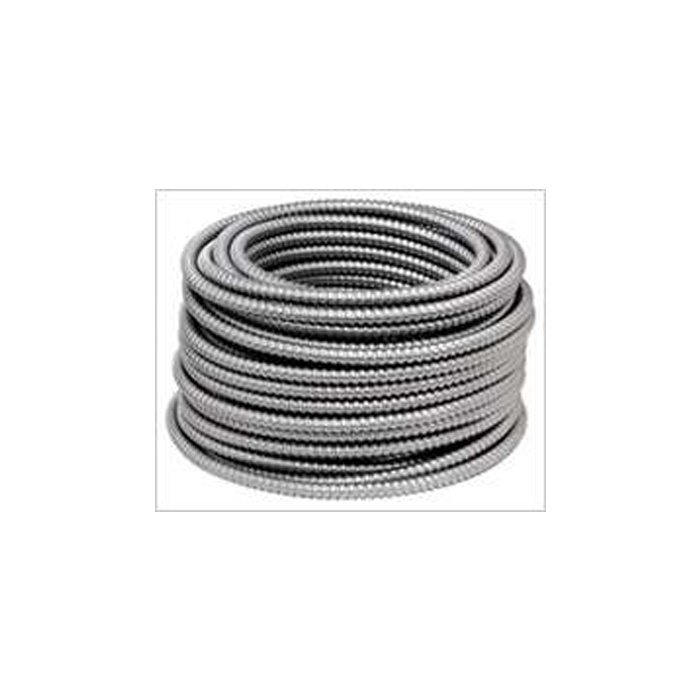

Гибкие валы проволочные поставляются как отрезками определенной длины, так и цельным длинным отрезком. Хранить и транспортировать валы необходимо в положении с максимальным радиусом изгиба. Гибкие валы отгружаются при поставке отрезками в виде связки, при поставке цельными отрезками большой длины – в бухтах.

В комплект поставки входят:

  1. вал гибкий проволочный ТУ 22-178-02-90 – 1шт.;
  2. броня ленточная ТУ 22-178-03-90 – 1шт.

Примечание: по заказу потребителя производится поставка только валов или только брони.


Основные параметры и размеры гибких проволочных валов

Обозначение
типоразмера
вала
Диаметр вала,
мм
Наибол.
крутящий
момент,
передав-й
прямым
валом,
Н ? м
(кгс?см)
Удел. угол
закручивания
вала,
рад/Н?м2,
не более
Наименьший
эксплуатац.
радиус при
изгибе, м
Масса
1м вала
кг, не
более
пр.
вращ-я
лев.
вращ-я
номин. пред.
откл
ВС-10 ВС-10Л 10,0 +0,1 1,96 (20,0) 0,56 (3,2) 0,200 0,49


Полный средний ресурс работы валов с броней должен быть не менее 45 млн. оборотов.

Полный установленный ресурс работы валов с броней должен быть не менее 23 млн. оборотов.


Основные параметры и размеры броней

Обозначение
брони
Наимен.
внутр. диаметр
брони, мм
Наибол.
наружный
диаметр
брони, мм
Уплотнение Наимен.
эксплуатац.
радиус
изгиба, мм
Наибол.
осевая
нагрузка,
Н (кгс)
Масса
1 м,
кг, не
более
БЛ-10 13,5 21,2 асбестовое 200 1960(200) 0,90
БЛ-12 16,5 26,0 250 1,10
БЛ-16 21,0 30,5 300 2450(250) 1,70
БЛ-20 25,0 35,0 350 2,05
БЛ-25 30,5 42,0 375 3430(350) 2,65
БЛ-30 36,0 48,5 400 3,26


Брони изготавливаются из ленты холоднокатаной по ГОСТ 503-81 с цинковым покрытием.
