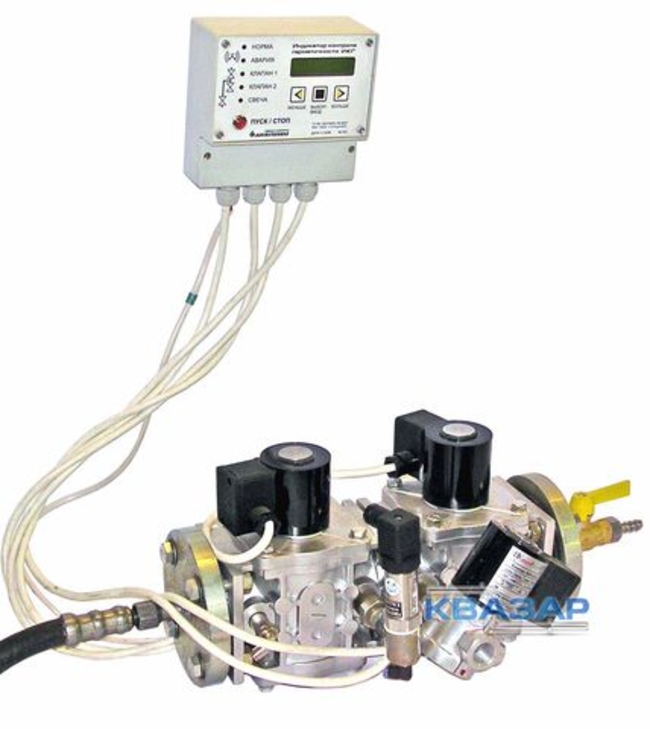

Индикатор контроля герметичности ИКГ
Индикатор контроля герметичности ИКГ предназначен для автоматической проверки герметичности предохранительных запорных клапанов (ПЗК) Ду50, Ду80 и Ду100 в группе газовой арматуры перед каждым розжигом горелки. Установка прибора осуществляется в любом легкодоступном месте котельного зала.
Функциональные возможности:
- стационарный прибор со световой и звуковой сигнализацией и цифровой индикацией. ЖКИ-панель имеет подсветку и отражает меню настройки под объект, цифровую индикацию избыточного давления, информацию о герметичности предохранительно-запорного клапана после контроля;
- выполнен в виде функционального блока и датчика давления. Внутри корпуса прибора находятся печатная плата с источником питания и реле управления клапанами;
- ИКГ включается в разрыв электрических цепей управления клапанами между существующей автоматикой и клапанами.
Преимущества прибора:
- возможность настройки процесса контроля герметичности клапанов - времени тестирования каждого из клапанов и порога срабатывания сигнализации;
- использование в ИКГ электронного сенсора давления позволяет значительно повысить точность измерения давления в процессе контроля герметичности и уменьшить время контроля.
- индикатор ИКГ может использоваться с различными видами автоматики управления котлами.
Технические характеристики
| 1. | Питание от сети переменного тока | напряжением 220В частотой 50Гц |
| 2. | Максимальный ток через контакты реле, А | 2 |
| 3. | Максимальное коммутируемое контактами напряжение, В | 250 |
| 4. | Потребляемая мощность В*А, не более | 10 |
| 5. | Габаритные размеры, мм, не более | 183х165х83 |
| 6. | Масса, кг, не более | 1,6 |
Комплект поставки индикаторов
| № | Наименование | Обозначение | Количество |
| 1. | Индикатор контроля герметичности ИКГ | 11-06.6.01.00.000 | 1 |
| 2. | Вставка плавкая ВП-1-0,5 А | ОЮ0.480.003 ТУ | 1 |
| 3. | Вставка плавкая ВП-1-2 А | ОЮ0.480.003 ТУ | 3 |
| 4. | Пробка Pg11 Closure Plugs IP54 231-902 | 3 | |
| 5. | Сенсор-ДИ-101* | 1 | |
| 6. | Руководство по эксплуатации | ИПДЖ.406233.101 РЭ | 1 |
| 7. | Руководство по эксплуатации | 11-06.6.00.00.000 РЭ | 1 |
| *Определяется при заказе потребителем: ДИ-101-10кПа/42/0,25- t 1 – с верхним пределом измерений до 10 кПа ДИ-101-60кПа/42/0,25- t 1 - с верхним пределом измерений до 60 кПа ДИ-101-100кПа/42/0,25- t 1 - с верхним пределом измерений до 100 кПа | |||
Допускается применение подобных датчиков давления с диапазоном изменения выходного сигнала 4…20 мА.
По согласованию с потребителем допускается дополнительная поставка в соответствии с таблицей комплекта поставки блока клапанов.
Комплект поставки блока клапанов
| № | Наименование | Обозначение | Количество |
| 1. | Угольник* | 11-06.6.03.00.000 | 1 |
| 2. | Прокладка* | 11-06.6.00.00.002 | 1 |
| 3. | Клапан электромагнитный ВФ1/2 Н | ТУ РБ 05708554.021-96 | 1 |
| 4. | Прокладка | 11-06.6.00.00.002-01 | 1 |
| 5. | Штуцер | 11-06.6.04.00.000 | 1 |
| 6. | Клапан электромагнитный ВНХХ-1** | ТУ РБ 05708554.021-96 | 2 |
| 7. | Прокладка** | 11-06.6.00.00.001-ХХ | 3 |
| * Комплектация для сенсора ДИ-101 ** В зависимости от расхода газопотребляющего оборудования. Возможна поставка клапанов электромагнитных: ВН2Н-1 (Ду 50); ВН3Н-1 (Ду 80); ВН4Н-1 (Ду 100) и прокладок позиция 7 таблицы 3 для соответствующих клапанов. | |||
Рис. 1. Индикатор контроля герметичности
Рис. 2. Блок клапанов
Место расположения основных составных частей индикатора, комплекта ЗИП и комплекта дополнительного оборудования указаны на рисунках 1 и 2.

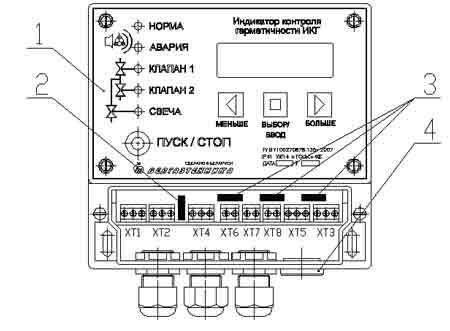

На рисунке 1отображено расположение на индикаторе комплекта ЗИП:
1 – индикатор (блок электронный); 2 – вставка плавкая ВП-1-0,5 А; 3 – вставка плавкая ВП-1-2 А; 4 – пробка.

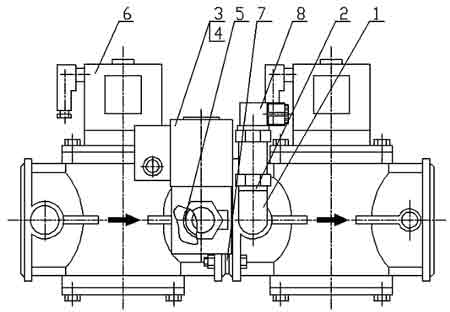

На рисунке 2 отображено дополнительное оборудование:
1 – угольник; 2 – прокладка; 3 - клапан электромагнитный ВФ1/2 Н-4; 4 – прокладка, 5 – штуцер; 6 - клапан электромагнитный ВНХХ-1; 7 - прокладка; 8 – сенсор.

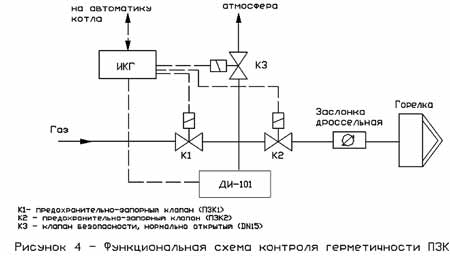

Общая функциональная схема контроля герметичности
