Измеритель параметров заземляющих устройств MRU-200 GPS

Каталог товаров/Электрохимзащита/Приборы контроля ЭХЗ/Измеритель параметров заземляющих устройств MRU-200 GPS

Артикул: 02527

402 000 руб.

Доступность: В наличии

Кол-во:

+ −

Купить в один клик

Сравнить

Описание
Характеристики

MRU-200-GPS — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200-GPS дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Основные характеристики измерителя заземляющих устройств MRU-200-GPS:

измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей;
измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
измерение переменного тока (ток утечки);
измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
сохранение результатов измерений в память;
подключение измерителя к компьютеру (USB);
совместимость с программой СОНЭЛ Протоколы;
встроенный GPS-приемник — запись координат местоположения проведения измерений.

Технические характеристики

Диапазон	Разрешение	Погрешность
Измерение напряжении помех UN (RMS)
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)
частота fN 15…450 Гц частота измерения – минимум два измерения/с
Измерение частоты помех fN
15...450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)
измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм
0,000...3,999 Ом	0,001 Ом	± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом	0,1 Ом
400...1999 Ом	1 Ом
Измерение сопротивления заземляющих устройств методом двух клещей
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	1 Ом	± (20% и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
0,00...9,99 Ом x м	0,01 Ом x м	Зависит от основной погрешности RE при измерении методом 4p, но не менее ±1 е.м.р.
100...999 Ом x м	1 Ом x м
1,00...9,99 кОм x м	0,01 кОм x м
10,0...99,9 кОм x м	0,1 кОм x м
100...999 кОм x м	1 кОм x м
расстояние между измерительными зондами (L): 1...50 м
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
0,0...99,9 Ом	0,1 Ом	±(2,5% и. в. + 3 е. м. р.)
100...199 Ом	1 Ом	±(2,5% и. в. + 3 е. м. р.)
форма сигнала: 8/10μс или 10/350μс амплитуда тока измерительного импульса приблизительно 1A пиковые значения напряжения приблизительно 1500В
Измерение сопротивления измерительных зондов
0...999 Ом	1 Ом	±5%(RE+RH+RS)+8 е.м.р
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм
Измерение тока утечки (RMS)
0...99,9 мA¹	0,1 мА	±(8% и.в. + 5 е.м.р.)
100...999 мA¹	1 мA	±(8% и.в. + 3 е.м.р.)
1,00...4,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)¹ Не используется²
5,00...9,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)
10,0...99,9 A^1,2	0,1 A
100...300 A^1,2	1 A
1 - клещи (диаметр 52мм) – C-3 2 - гибкие клещи – F-1 частотный диапазон: 45...400 Гц

Дополнительные технические характеристики

Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	III 600В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1500 (1 Ом, 2 измерения/мин.)
Количество измерений RE	>1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10..+50°C
Температура зарядки аккумуляторов	+10..+35°C

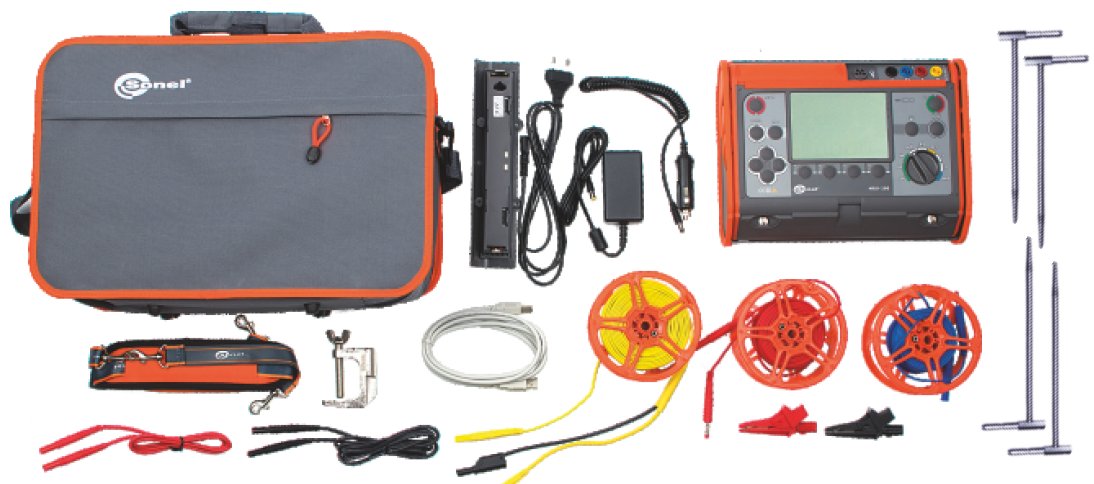

Комплект поставки MRU-200-GPS:

измеритель параметров заземляющих устройств MRU-200-GPS — 1шт.;
аккумуляторная батарея NiMH SONEL-07 4,8V — 1шт.;
адаптер автомобильный (12В) — 1шт.;
зажим «Крокодил» изолированный красный K02 — 1шт.;
зажим «Крокодил» изолированный черный K01 — 1шт.;
зажим специальный типа «струбцина» с разъемом «банан» — 1шт.;
зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 — 1шт.;
зонд измерительный для забивки в грунт 30 см — 1шт.;
кабель последовательного интерфейса USB — 1шт.;
кабель сетевой — 1шт.;
комплект ремней «Свободные руки» — 1шт.;
провод измерительный 2,2 м с разъемами «банан» черный — 1шт.;
футляр L2 — 1шт.
