Металлорукав РЗ-Ц-06 У1

01562
Свяжитесь с нами насчёт цены
Товаров с выбранными опциями нет в наличии
Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Доставка по Узбекистану

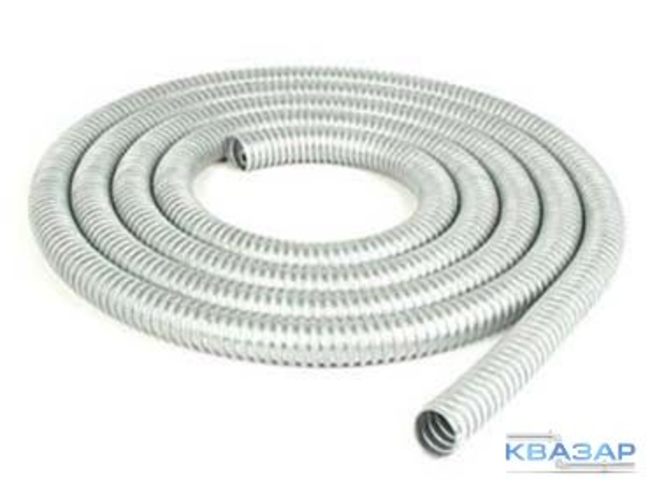

Металлорукав, типа РЗЦ - Х гибкий, негерметичный круглого сечения, предназначен для защиты проводов, кабелей, резиновых шлангов от механических повреждений, для обеспечения требований пожарной безопасности, для вентиляционных систем и отводов газов с температурой до +100°C для рукавов с хлопчатобумажным уплотнением (РЗ-ЦХ) и с температурой до +300°C для рукавов с асбестовым уплотнением (РЗ-ЦА) и без уплотнения.

Металлический рукав отличается высокой прочностью и хорошо подходит для защиты критически важных узлов. Заметным преимуществом является и то, что металлический рукав — гибкий — это позволяет при сохранении прочности конструкции уменьшить количество стыковых соединений.

Рукава металлические гибкие негерметичные типа РЗ-Ц изготавливаются из оцинкованной стальной жести с хлопчатобумажным или асбестовым уплотнением. Металлорукав упаковывается в полипропиленовые мешки.

Преимущества:

  • защита проводки от механических повреждений;
  • защита от возгорания при коротком замыкании;
  • гибкость металлорукава РЗЦ - Х обеспечивает удобство монтажа без дополнительных аксессуаров и приспособлений;
  • защита кабеля внутри металлорукава от перегибов;
  • является экраном от электромагнитных помех;
  • защита от грызунов.

Металлорукав рекомендован для прокладки систем электропитания по горючим поверхностям, в том числе по дереву.

Возможно применение в промышленных установках для транспортирования крупнодисперсных сыпучих веществ.

Техническими условиями допускается: слой минерального масла и эмульсии, водяные потёки и пятна некоррозионного происхождения на поверхности металлорукавов РЗЦ - Х. Отслоение защитного покрытия на участках суммарной длиной не более 100 мм на одной бухте.

Техническими условиями не допускается: выпадение уплотнения.

Климатическое исполнение — УХЛ3.



Технические характеристики

Материал стальная оцинкованная лента
Уплотнение хлопчатобумажное
асбестовое
Диапазон рабочих температур до + 100°С с хлопчатобумажным уплотнением
до +300°С с асбестовым уплотнением
Рабочее давление от 0,5 до 1,4 мПа
Климатическое исполнение умеренный и тропический климат
Тип не герметичный
ТУ 4833-001-57393508-2007


Расшифровка обозначений

металлорукав РЗЦ - Х-10, где

Р — рукав; 3 — тип: негерметичный; Ц — материал: стальная оцинкованная лента; Х — уплотнение хлопчатобумажное; А – уплотнение асбестовое; 10...50 — диаметр условного прохода (мм).


Металлорукав. Характеристики по типам

Тип металлорукава Наибольший внешний диаметр D Наименьший внутренний диаметр d Наименьший радиус при изгибе, мм Длина в бухте, м
РЗ-Ц 6 мм 9,7 5,5 35 100±2%
РЗ-Ц 8 мм 11,6 7,8 40 100±2%
РЗ-Ц 10 мм 13,9 9,5 55 100±2%
РЗ-Ц 12 мм 15,9 10,9 75 100±2%
РЗ-Ц 15 мм 18,9 13,9 75 100±2%
РЗ-ЦХ 6 мм 9,7 5,5 35 100
РЗ-ЦХ 8 мм 11,6 7,8 40 100
РЗ-ЦХ 10 мм 13,9 9,5 55 100
РЗ-ЦХ 12 мм 15,9 10,9 75 100
РЗ-ЦХ 15 мм 18,9 13,9 75 100
РЗ-ЦХ 18 мм 21,9 16,9 90 50+2%
РЗ-ЦХ 22 мм 26,0 20,7 110 50+2%
РЗ-ЦХ 25 мм 30,8 23,7 110 50+2%
РЗ-ЦХ 32 мм 38,0 30,4 150 50+2%
РЗ-ЦХ 38 мм 44,0 36,4 180 25±2%
РЗ-ЦХ 50 мм 58,7 48,0 245 15±2%
РЗ-ЦХ 60 мм 68 58 290 8±2%
РЗ-ЦХ 75 мм 83 73 500 8±2%
