Комплект ударно-механический "Ударник-АГ-112" применяется при определении мест расположения трубопроводов из любых материалов (в том числе и неэлектропроводящих) акустическим методом.
Акустический метод, в отличие от электромагнитного, характеризуется полным отсутствием паразитных наводок на соседние объекты (трубы) и очень высокой точностью локализации (резким затуханием сигнала при удалении от объекта). Акустический метод незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация. Дальность трассировки зависит от внешних факторов, таких как вид и плотность грунта, глубина расположения, материал и наполненность трубопровода.
Наибольшая дальность достигается при применении максимально допустимого питания генератора от четырех аккумуляторов по 12 В (например: два автономных + дополнительный (входит в комплект) + внешний автомобильный) и, в большинстве случаях, превосходит 150 м для неметаллических и 300 м для металлических труб. В комплекте имеются все необходимые коммутаторы и приспособления для комбинирования источников питания (автономные, дополнительный и, если есть, внешний) с целью повышения напряжения (и, соответственно, дальности) или емкости (и, соответственно, времени непрерывной работы).
Особенности "Ударник-АГ-112":
- комплект ударно-механический;
- назначение: проведение работ по трассировке трубопроводов из неэлектропроводящих материалов акустическим методом; позволяет проводить трассировку металлических трубопроводов в условиях индустриальных помех, когда затруднена электромагнитная трассировка;
- состав: генератор АГ-112, ударный механизм УМ-112.

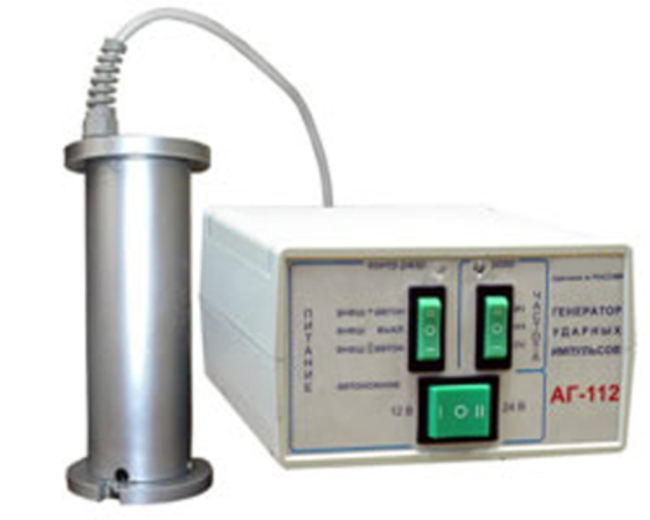

Генератор АГ-112 предназначен для создания электрических импульсов, регулируемой амплитуды и частоты. АГ-112 представляет собой электронный блок со встроенными (автономными) аккумуляторами питания. На передней панели расположены органы управления и индикации. На задней панели – разъемы для подключения ударного механизма и внешнего питания (или зарядного устройства).
Нагрузкой генератора является ударный механизм "УМ-112", который представляет собой электромеханическое устройство для производства ударов по объекту (трубе), на котором оно крепится посредством цепи с переменной длиной рабочей части и фиксирующим рычагом. Звук от ударного механизма распространяется по трубопроводу и, через грунт, воспринимается акустическим датчиком. Сигнал датчика, после усиления и фильтрации в приемнике, отображается индикатором и поступает на головные телефоны. Оператор по максимальному уровню сигнала или по специфическому стуку определяет место расположения трубопровода.
Технические характеристики
Параметр | Значения |
Режимы питания "АГ-112": 1) автономное (“12В“ или “24В“); 2) внешнее; 3) внешнее и автономное с взаимной развязкой ("внеш. II автон."); 4) внешнее последовательно с автономным ("внеш. + автон") | Встроенные аккумуляторы. Внешний источник питания. Внешний источник или встроенные аккумуляторы или оба источника с суммированием токов. В зависимости от соотношения напряжений. Оба источника с суммированием напряжений. |
Напряжение внешнего источника питания "АГ-112", В: | |
Режим 2 | от 12 до 50 |
Режим 3 | от 12 до 50 |
Режим 4 | не более 50 – Uавт* |
Импульсный ток “АГ-112”, от внешнего источника питания с нагрузкой “УМ-112”, А: | |
Режим 2 | 0,6 Uвн* |
Режим 3 при Uвн > Uавт | 0,6 Uвн |
Uвн < Uавт | 0 |
Режим 4 | 0,6 (Uвн + Uавт) |
Средний ток потребления “АГ-112”, не более, мА | 15 |
Импульсная выходная мощность “АГ-112” в нагрузку “УМ-112” при максимальном напряжении питания, кВт | 1,5 |
Частота следования импульсов “АГ-112”, имп./мин.: | |
“нч“ | 20±4 |
“сч“ | 40±6 |
“вч“ | 80±8 |
Время непрерывной работы “АГ-112” не менее, час: | |
при максимально допустимом напряжении питания (50В с добавлением внешнего) и максимальной частоте ударов (80уд./мин.) | 4,5 |
при минимально допустимом напряжении питания (12В штатный комплект) и минимальной частоте ударов (20уд./мин.) | 54 |
Рабочее положение крепления ударного механизма на трубу: | |
допустимое | любое |
оптимальное для максимальной дальности трассировки | верхнее |
Длина соединительного кабеля “УМ-112”, не менее, м | 5 |
Диаметр исследуемой трубы, мм | от 50 до 300 |
Габаритные размеры, не более, мм: | |
“АГ-112” | 135 х 200 х 80 |
“УМ-112” | 90 х 200 |
Масса комплекта, не более, кг | 6 |
Комплект поставки "Ударник-АГ-112":
- генератор "АГ-112";
- дополнительный аккумулятор;
- руководство по эксплуатации;
- ударный механизм "УМ-112".
