Прерыватель токов ПТ-1 "Менделеевец"
Назначение и область применения
Прерыватели тока Менделеевец ПТ-1 – представляют собой селективное быстродействующее автоматическое устройство, размыкающее цепь постоянного тока при проведении ремонтных работ и для предотвращения аварийных ситуаций на электроэнергетических установках.
Электронные прерыватели тока используется в системах электрохимзащиты подземных трубопроводов при их диагностике для кратковременных отключений устройств катодной защиты. Прибор находит свое применение в электротехнических комплексах, где необходима временная коммутация цепей оборудования и нагрузки с заданной периодичностью.
Устройство и принцип действия

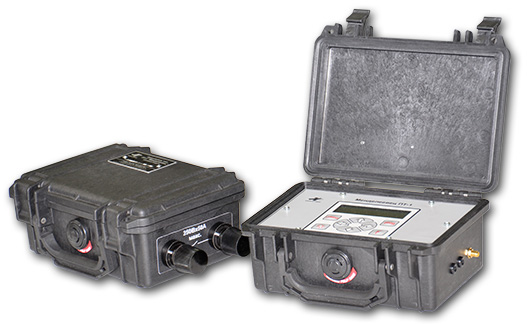

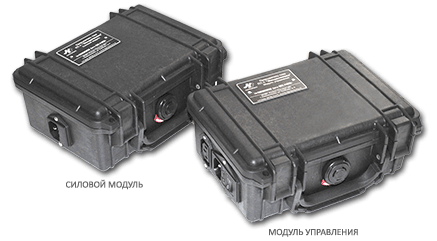

Прерыватель тока ПТ-1 состоит из двух блоков, выполненных в раздельных ударопрочных корпусах, соединенных между собой кабелем. Силовой модуль представляет собой сложную систему, состоящую их технологической платы, элементов генерирования электрических импульсов, их преобразования, усиления тока, а также транзисторов, конденсаторов, резисторов и токовых реле. Этот блок служит для коммутации силовых цепей.
Модуль управления содержит систему синхронизации с навигационной системой GPS, предохранитель для защиты коммутационного блока от коротких замыканий, и времязадающей цепи генератора для установки времени отключения тока.
Функциональные возможности
• коммутация внешней цепи постоянного тока, обеспечивающая включение/отключение защитного тока средств катодной защиты подземных металлоконструкций по заданному временному такту;
• синхронизация работы с сигналами спутниковой системы GPS;
• синхронизация времени действия по встроенным электронным часам в случае потери или нестабильного сигнала GPS;
• отображение электрических параметров в цифровом виде на жидкокристаллическом дисплее.
| Технические характеристики: | |
| Временные такты прерывателя, сек. | 4/1, 4/2, 8/2, 12/3 и один программируемый пользователем такт |
| Максимальный коммутируемый ток, А, не менее | 50 |
| Максимальное коммутируемое напряжение, В, не менее | 250 |
| Питание прерывателя | сеть 220 В / 50 Гц |
| Степень пыле и влагозащищенности | IP 54 |
| Рабочая температура, °С | от минус 10 до плюс 50 |
| Средний срок службы прерывателя, лет: –модуль управления, не менее | 5 1 |
| Габаритные размеры прерывателя (длина x ширина x высота): –модуль управления, мм, не более | 210х165х91 |
| Масса электронного прерывателя тока: –модуль управления, г, не более | 1300 |

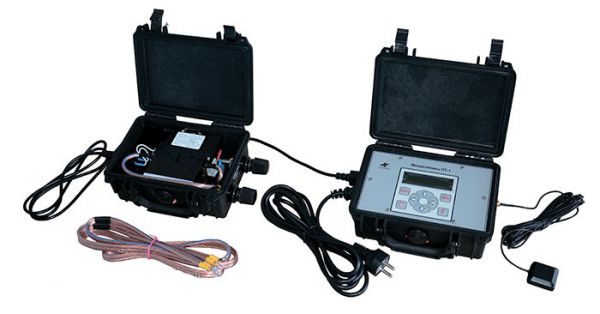

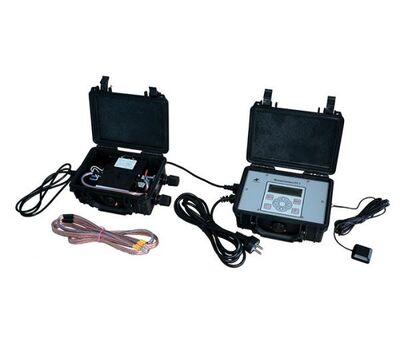

| Комплект поставки: | |
| Модуль управления | 1 |
| Силовой модуль | 1 |
| Сетевой шнур | 1 |
| Кабель «модуль управления - силовой модуль» | 1 |
| Кабель силовой (2 м) | 1 |
| Выносная активная антенна GPS | 1 |
| Руководство по эксплуатации | 1 |
| Сумка для транспортировки | 1 |
