Протекторы магниевые ПМ-10У

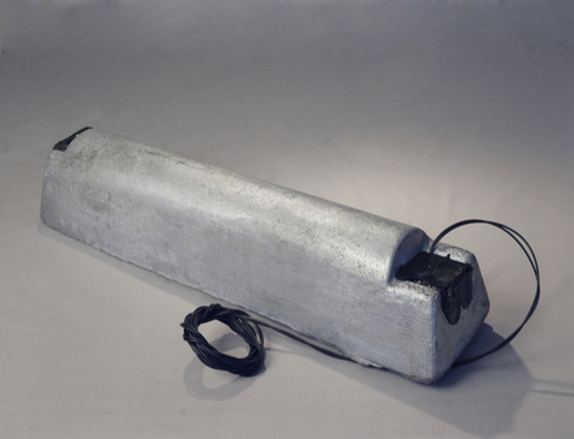

Магниевые протекторы ПМ-10У применяются при электрохимической защите нефте- и газопроводов, расположенных под землей. Подключенные к трубпроводу протекторы, растворяясь в агрессивной среде грунта, защищают трубопровод от коррозии.

Протектор работает более эффективно, если переходное сопротивление между ним и грунтом невелико. Для снижения переходного сопротивления, стабильной и длительной работы, равномерного растворения под воздействием агрессивных факторов, протектор ПМ-10У с подключенным к нему проводником помещают сначала в хлопчатобумажный мешок с порошкообразным активатором, а затем в почву.

Протекторы ПМ-10У распологают на расстоянии примерно пяти метров от трубопровода поштучно или группами от пяти до пятнадцати протекторов в каждой.

Норма расхода протекторов определяется протяженностью трубопровода и агрессивностью почвы, в которой он расположен. В среднем, протектор защищает фрагмент трубопровода длиной от 1000 до 2000 метров. Средний период эксплуатации протектора составляет от пяти до десяти лет.

Размеры магниевого протектора, mm

Размеры магниевого протектора упакованного, mm

Чертежи

Чертёж 1

Защиту осуществляют с одиночной или групповой расстановкой протекторов.

Одиночная протекторная установка состоит из протектора, дренажного проводника и контрольно-измерительного пункта (КИП).

Чертёж 2

Групповая протекторная установка состоит из нескольких одиночных протекторов, подключенных к дренажному проводнику, и контрольно-измерительного пункта.

Чертёж 3

Расстояние между протекторами в группе и между протекторами и трубопроводом определяется проектом, который разрабатывается обычно специальными организациями. (Разработчик схемы — ВНИИСТ, г.Москва).
