Шаблон сварщика WG10

06174
Свяжитесь с нами насчёт цены
Товаров с выбранными опциями нет в наличии
Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Доставка по Узбекистану

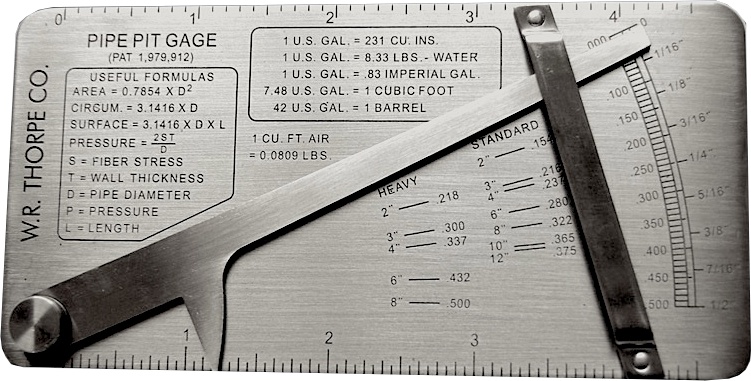

Шаблон сварщика WG10 (Pipe Pit Gauge) предназначен для измерения глубины подрезов, раковин, западаний и других вогнутых дефектов, возникающих в процессе сварки трубопроводов. Используя данный шаблон можно сравнить глубину дефектов трубы с нормативной толщиной его стенки. В качестве шпаргалки на шаблон нанесены формулы расчета площади, диаметра и давления. На обороте содержатся таблицы с типовыми сочетаниями диаметра, толщины, массы и емкости трубопроводов в баррелях. Градуировка шаблона выполнена в дюймах, поэтому он более рассчитан на работу по американским стандартам ASTM и ASME, использующим английскую систему мер.

Конструктивно шаблон состоит из основной пластины с измерительной шкалой и подвижного индикатора с острием. Материал - нержавеющая сталь. Диапазон измерения: 0 ÷ 1/2″. Шаблон WG10 может поставляться с сертификатом о калибровке нашей метрологической службы либо без метрологической аттестации. Данный шаблон входит в набор шаблонов сварщика из 14 позиций. В качестве поверенного аналога с метрической градуировкой можно использовать УШС-3.

Технические характеристики шаблона WG10 приведены в таблице.

ПараметрЗначение
Диапазон измерения глубины0-12,7 мм (1/2’’)
Цена деления1,59 мм (1/16’’)
МатериалНержавеющая сталь
Габаритные размеры68,3 х 133,3 х 4,8 мм
Вес227 гр.
