Шаблон сварщика WG6

Наведите на картинку для увеличения

06176
Свяжитесь с нами насчёт цены
В наличии
Варианты оплаты
Доставка
Наши преимущества

Научный подход
27 лет на рынке оборудования
Гарантия 1 год
Доставка по России и ЕАЭС

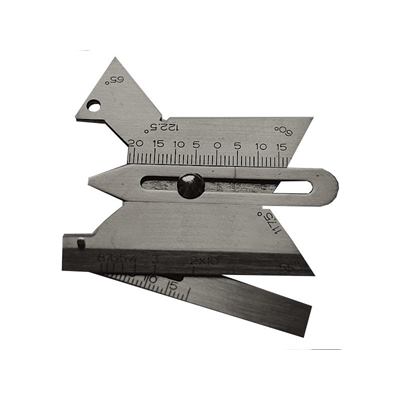

WG6 – еще один конструктивный вариант универсального шаблона сварщика, позволяющий измерять: высоту шва, смещение кромок, ширину зазоров, размеры притуплений и углов разделки. Конструктивно шаблон состоит из основной линейки, подвижного указателя и наклонного указателя. Материал – нержавейка. Шаблон может поставляться с сертификатом о калибровке либо без метрологической аттестации. Комплект поставки – шаблон WG6, чехол, паспорт, сертификат о калибровке (по заявке).

Технические характеристики шаблона WG6 приведены в таблице.

ФункцияДиапазонРазрешениеПогрешность
Измерение смещения кромок20-0-15 мм1 мм± 0,2 мм
Измерение высоты шва0-15 мм1 мм± 0,2 мм
Измерение ширины зазоров0,5-3,5 мм1 мм± 0,1 мм
Измерение размера притупления и ширины шва0-30 мм1 мм± 0,2 мм
Измерение угла разделки20-80°± 2°
Измерение одностороннего угла117,5-122,5 °± 0,5°
Меры угла45, 55, 60, 65°± 0,5°
