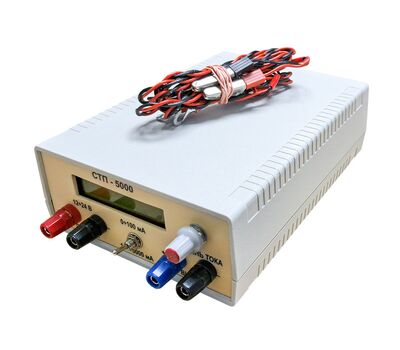

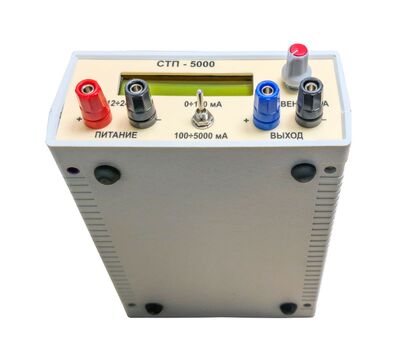

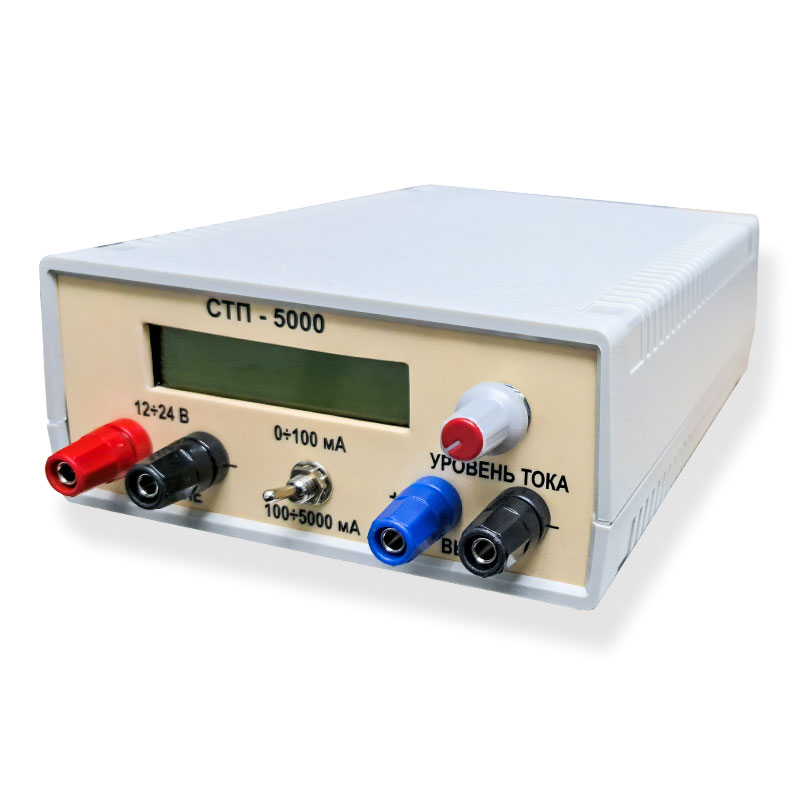

Стабилизатор тока поляризации СТП

ТУ 27.12.23-047-12719185-2023

Стабилизатор тока поляризации СТП предназначен для стабилизации и регулирования тока поляризации при контроле состояния изоляции законченных строительством участков трубопроводов методом катодной поляризацией.

Принцип и методика контроля состояния изоляционного покрытия определяется соответствующими ведомственными нормативными документами:

• ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»;
• ВНИИСТ «Инструкция по контролю состояния изоляции законченных строительством участков трубопровода катодной поляризацией».

Прибор может питаться от любого источника постоянного напряжения с номинальным напряжением от 12 до 24 В. Уровень стабилизации выходного тока регулируется от 0.1 мА до 5 А. Прибор имеет встроенный цифровой индикатор выходного тока, питающего и выходного напряжений.

Прибор отличается малыми габаритами и высоким КПД, что делает его удобным при работе в полевых условиях.

Технические характеристики

• Питание прибора осуществляется от любого источника постоянного тока с выходным напряжением от 10 до 25 В.
• Максимальная потребляемая от источника питания мощность составляет 125 Вт (потребляемая от источника питания мощность зависит от выбранного уровня выходного тока и общего сопротивления в цепях протекания поляризационного тока).
• Ток потребляемый от источника питания при разорванной выходной цепи не превышает 30 мА.
• Уровень стабилизации выходного тока прибора регулируется в двух пределах. На первом пределе уровень тока (в короткозамкнутой выходной цепи) устанавливается от 0.1 до 100 мА. На втором пределе уровень выходного тока может быть установлен от 100 до 5000 мА.
• Прибор может эксплуатироваться при температуре окружающего воздуха от минус 20°С до плюс 40°С и относительной влажности 90% при 20°С.
• Габаритные размеры корпуса прибора 140х190х60.
• Масса не более 0.5 кг.
