Стационарный медно-сульфатный электрод сравнения СМЭС-1ВЭ

СНЯТ С ПРОИЗВОДСТВА! РЕКОМЕНДУЕМ СТАЦИОНАРНЫЙ ЭЛЕКТРОД СРАВНЕНИЯ СМЭС-2ВЭ!

Медно-сульфатные электроды сравнения СМЭС «МЕНДЕЛЕЕВЕЦ»® используются в системах электрохимической защиты от коррозии и применяются для измерения потенциала подземного металлического сооружения.

Электроды сравнения являются стационарными и устанавливаются в грунт на глубину укладки трубопровода обязательно ниже глубины промерзания грунта. Измерения потенциала проводятся в соответствии с требованиями ГОСТ 9.602-2005.

Электроды сравнения изготовлены в климатическом исполнении «У» категории 1 ГОСТ 15150.

В зависимости от конструктивного исполнения различают четыре разновидности электрода сравнения СМЭС.

Техническое описание

Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает создание и поддержание электролитического контакта с грунтом при проведении измерений.

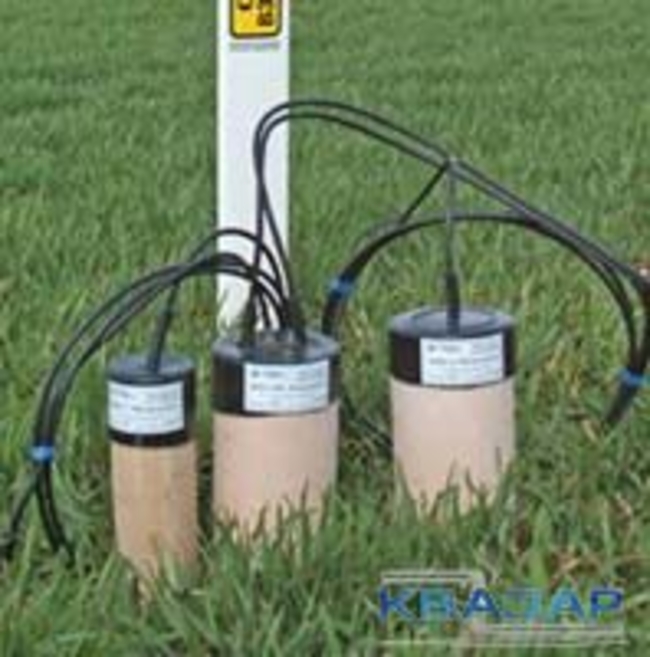

Корпус электрода сравнения СМЭС-1 заполнен медным купоросом, в который погружен медный электрод в форме спирали.

1 - электрод медный; 2 - сухая смесь CuSO₄; 3 - корпус внутренний; 6 - электрод вспомогательный; 7 - наконечник для кабеля; 8 - измерительный провод вспомогательного электрода; 9 - обжимная контактная втулка; 10 - трубка термоусаживаемая; 11 - муфта термоусаживаемая; 12 - кабель измерительный для электрода сравнения

Электрод сравнения СМЭС-1ВЭ в своей конструкции содержит еще один вспомогательный электрод, это дает проводить измерения поляризационного потенциала. Дополнительный электрод находится в нижней части наружного корпуса и имеет измерительный провод.

Пространство между корпусами заполнено неполяризующейся влагоудерживающей засыпкой. Засыпка изготовлена на основе бентонита и предназначена для обеспечения электролитического контакта измерительного модуля электрода сравнения с окружающим грунтом.

Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. Монтаж электродов сравнения СМЭС проводится с использованием измерительного провода.

Стационарные медно-сульфатные электроды сравнения СМЭС «МЕНДЕЛЕЕВЕЦ»® имеют стабильное значение собственного потенциала, что позволяет производить точные измерения потенциала защищаемого сооружения.

Технические характеристики
