Термокарандаш внесен в реестр сварочных материалов ПАО "Газпром".

Производится на предприятии ООО "Квазар". Опасайтесь подделок! Спрашивайте у продавца сертификаты!

Свидетельство НАКС - АЦСМ-58-00079

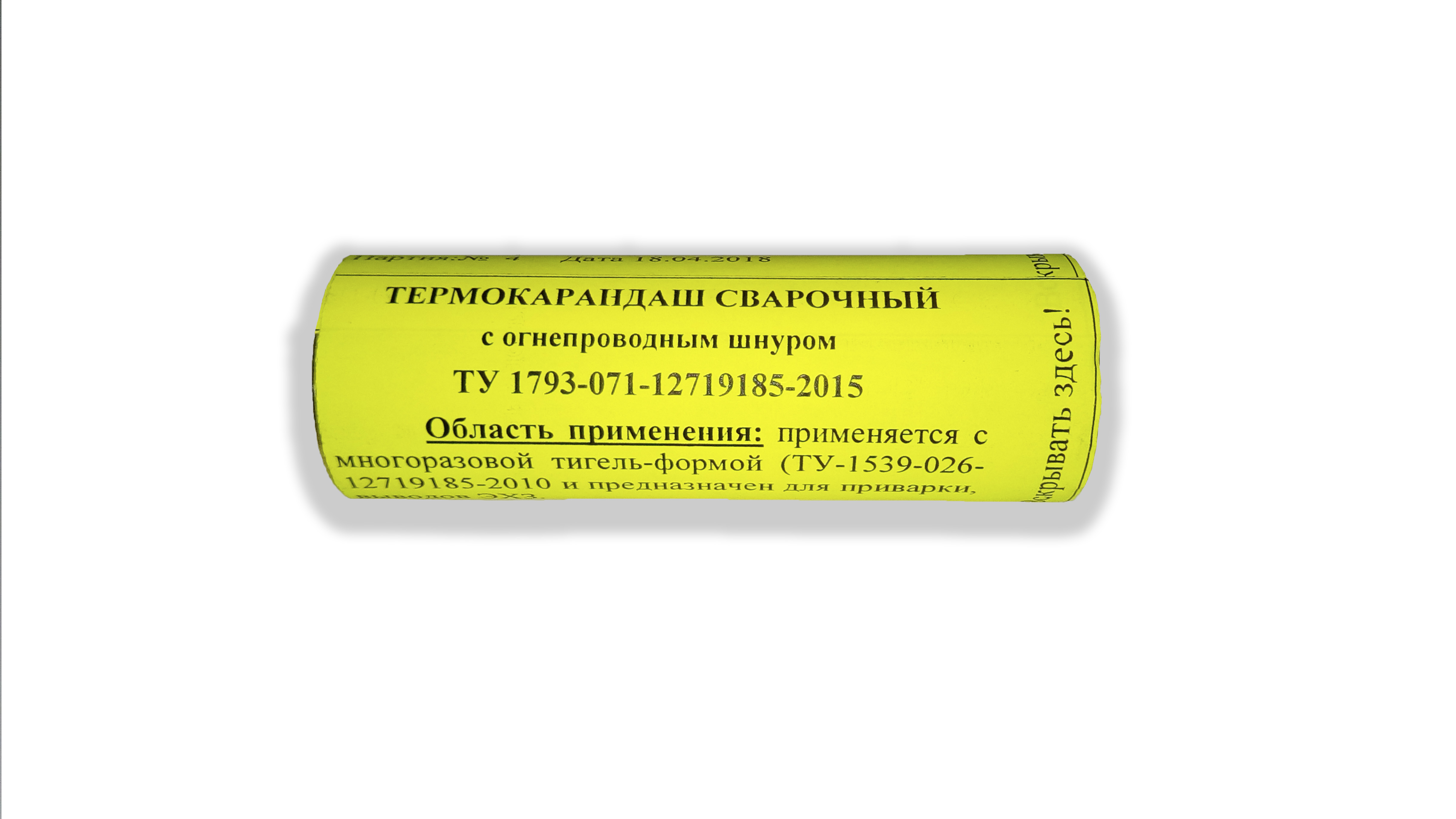

Сварочный карандаш представляет собой изделие в форме цилиндра, имеющего медную оболочку, заполненную специально приготовленной термитной массой.

Используется вместе с многоразовой тигель-формой (ТУ1539-026-12719185-2010) и предназначен для приварки стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам, выполненным из труб номинальным диаметром от DN 50 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 3,5 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.

Приварка выводов ЭХЗ должна осуществляться согласно Инструкции по термитной приварке выводов ЭХЗ, разработанной с учетом требований СТО-2-2.2-136-2007, РД-25.160.00-КТН-037-14 и РД-23.040-00-КТН-386-09.

В зависимости от пожеланий Заказчика в изделие вместо огнепроводного шнура может устанавливаться электроподжиг, о чем дополнительно указывается в обозначении.

В избежание механических повреждений, термокарандаши укладываются в специальную упаковочную втулку, которая с обеих сторон закрыта заглушками.

Гарантийный срок эксплуатации – 24 месяца, при соблюдении условий транспортировки, хранения и эксплуатации.

ТУ 1793-071-12719185-2015

Комплект поставки:

  1. карандаш термитный — 1шт.;
  2. паспорт — 1 шт.*;
  3. инструкция по эксплуатации — 1 шт.*

* При отгрузке в один адрес нескольких изделий, допускается комплектовать всю партию одним паспортом и инструкцией по эксплуатации.

Термитный карандаш – простой инструмент соединения металлических деталей при помощи сварки. Основная сфера использования – полевые работы, при которых невозможно применение электродуговой сварки. Для работы с термитным карандашом, не требуется проходить обучение, его может эксплуатировать любой домашний мастер.

Принцип действия

В состав термокарандаша входит спрессованная термитная смесь. Для воспламенения термокарандаша используется огнепроводный шнур (ОПШ), либо электроподжиг (представляет собой два провода, выведенных из верхней части термокарандаша), для управления которым используется Устройство Дистанционного Поджига Термосмеси - УДП-М.

Термокарандаш устанавливается в многоразовую тигель-форму МТФ-К и воспламеняющий шнур выводится из нее через отверстие в крышке. МТФ-К устанавливается на место сварки, в рабочую камеру устанавливается катодный, либо дренажный вывод ЭХЗ.

Поджиг огнепроводного шнура (ОПШ) производится любым источником открытого огня (портативная газовая горелка, зажигалка, спичка). При зажигании термитной смеси происходит химическая реакция в ходе которой образуется рабочее вещество - медь. Расплавленная медь заполняет рабочую камеру, с установленным выводом ЭХЗ, образуя сварное соединение.

После остывания тигель-форма снимается, удаляется образовавшийся шлак и полученная приварка зачищается.

Преимущества термокарандаша (относительно термосмеси и разовой тигель-формы - РТФ):

  • небольшой вес;
  • автономность;
  • компактность;
  • уменьшение времени подготовки использования;
  • обеспечивает удобство сварки труднодоступных деталей;
