Толщиномер-гребенка "Константа Г"

Измерительные гребенки серии Г предназначены для толщинометрии неотвердевших лакокрасочных покрытий на плоских и цилиндрических изделиях.

Толщиномер-гребенка представляет из себя шаблон, изготовленный из пластины нержавеющей стали.

Методика измерения

Перед началом измерения с помощью ветоши, смоченной в каком-либо растворителе протереть гребенку.

Установить гребенку на окрашенную поверхность и прижать ее.

Определить толщину покрытия как величину, находящуюся между значениями толщины, мкм, указанных на паре окрашенного и неокрашенного выступов.

После окончания контроля протереть гребенку ветошью, смоченной в каком-либо растворителе, до полного устранения следов краски.

Принцип измерения

Гребенка имеет две опорные базы на каждой из граней и набор выступов с фиксированным зазором относительно баз. Величина зазора отмечена на выступе. За толщину покрытия принимается величина зазора между опорной базой и между значениями толщины, мкм, указанными на паре окрашенного и неокрашенного выступов.

Технические характеристики

Приборы		Диапазон, мкм	Шаг измерения, мкм	В диапазоне, мкм

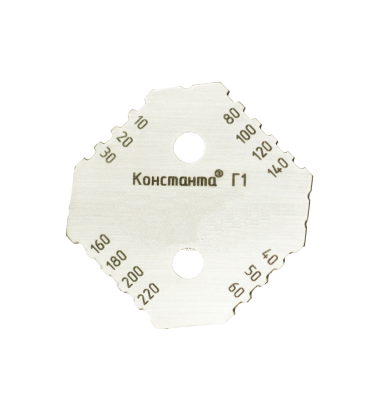

Константа Г1		10-220	10 20	до 60 60-220

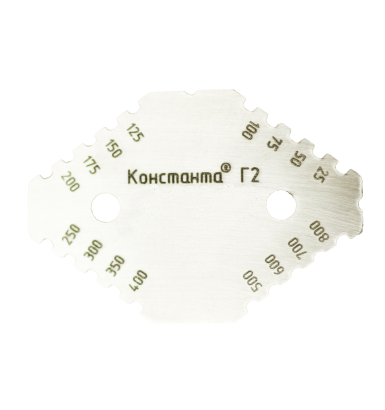

Константа Г2		25-800	25 50 100	до 200 200-600 600-2200

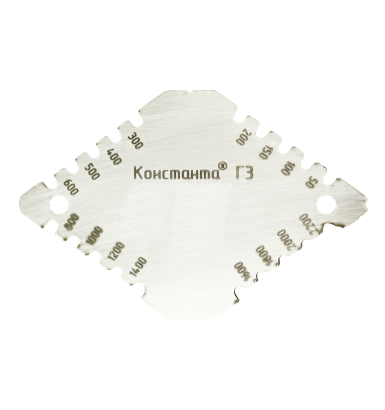

Константа Г3		50-2200	50 100 200	до 200 200-600 600-2200
