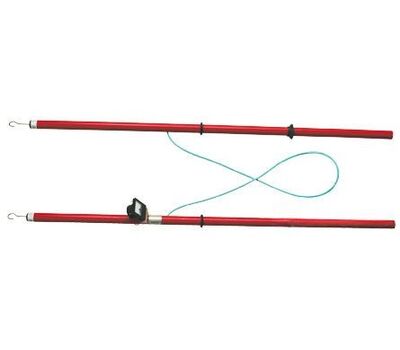

Трассискатель кабельных линий УПП-10М

00297
4 484 руб.
В наличии
+
Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Доставка по Узбекистану

Назначение и принцип работы

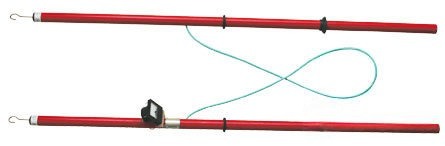

Прибор УПП-10Н представляет собой систему из двух стеклотекстолитовых штанг с элементами электрической схемы, размещенными внутри них, предназначенную для поиска повреждений на воздушных линиях электропередачи и кабельных электрических сетях напряжением 6 и 10 кВ. На одной из штанг размещен магнитоэлектрический индикатор, работающий в качестве миллиамперметра и показывающий значение тока выпрямительной системы. С помощью данного устройства подается напряжение на одну или несколько фаз линии и по измеренному значению тока между рабочей цепью и проверяемыми фазами определяют наличие повреждения или обрыва.

Область применения

Устройство УПП используется оперативно-выездными бригадами (ОВБ) при работах по устранению и предотвращению аварийных ситуаций на высоковольтных электроустановках и воздушных линиях. Персонал, работающий с устройством непосредственно на электроустановках, должен иметь группу по электробезопасности не ниже IV и III. УПП-10 имеeт сертификат соответствия серийной продукции “ЭнСЕРТИКО”.

Функции

• поиск повреждения на линии при наличии короткого замыкания на землю одной или нескольких фаз;
• поиск повреждения на кабельной линии при отсутствии какого-либо короткого замыкания;
• исключение пробных включений на возможное короткое замыкание;
• выявление междуфазных замыканий при отсутствии короткого замыкания на землю (с помощью специальной заземляющей штанги);
• выявление обрыва фаз на трансформаторных подстанциях (при помощи заземляющей штанги);
• фазировка сетей напряжением 6-10 кВ;
• проверка неисправностей высоковольтных предохранителей.

Технические характеристики

Рабочее напряжение устройства УПП, кВ 6 и 10
Величина измеряемого тока, мА 0-35
Погрешность измерения, % не более ±10
Время измерения, с не более 10

Условия эксплуатации

Температура окружающего воздуха, °С от -45 до +40
Относительная влажность воздуха, % (при температуре +25°С) не выше 80

Размеры

Длина общая, мм 1360
Длина рабочих частей, мм не более 600
Длина изолирующих частей, мм 370
Длина рукояток, мм не менее 370
Длина соединительного провода, мм 1500
Диаметр штанг, мм 32
Габаритные размеры в упаковке, мм 1360 x 130 x 130
Масса, кг не более 1,7
НаименованиеЗначение
1 Назначение
  • поиск повреждений
2 Объект поиска
  • воздушные линии электропередач
  • кабельные линии под напряжением
3 Тип оборудования
кабелеискатель
