Трассоискатель коммуникаций Атлет ТЭК-120А
Кабелетрассотечеискатель "Атлет ТЭК-120А" предназначен для поиска электрических кабелей, трубопроводов, подземных трасс, а так же вычисления глубины их нахождения и повреждённых мест.
Для определения повреждённых мест силовых кабельных линий индукционным и акустическим методами используется генератор мощностью от 120 до 270 Вт (как источник тока). Прибор так же может выполнять трассировку с высокой дальностью. Для определения утечек из трубопроводов у кабелетрассотечеискателя есть в наличии акустический датчик.

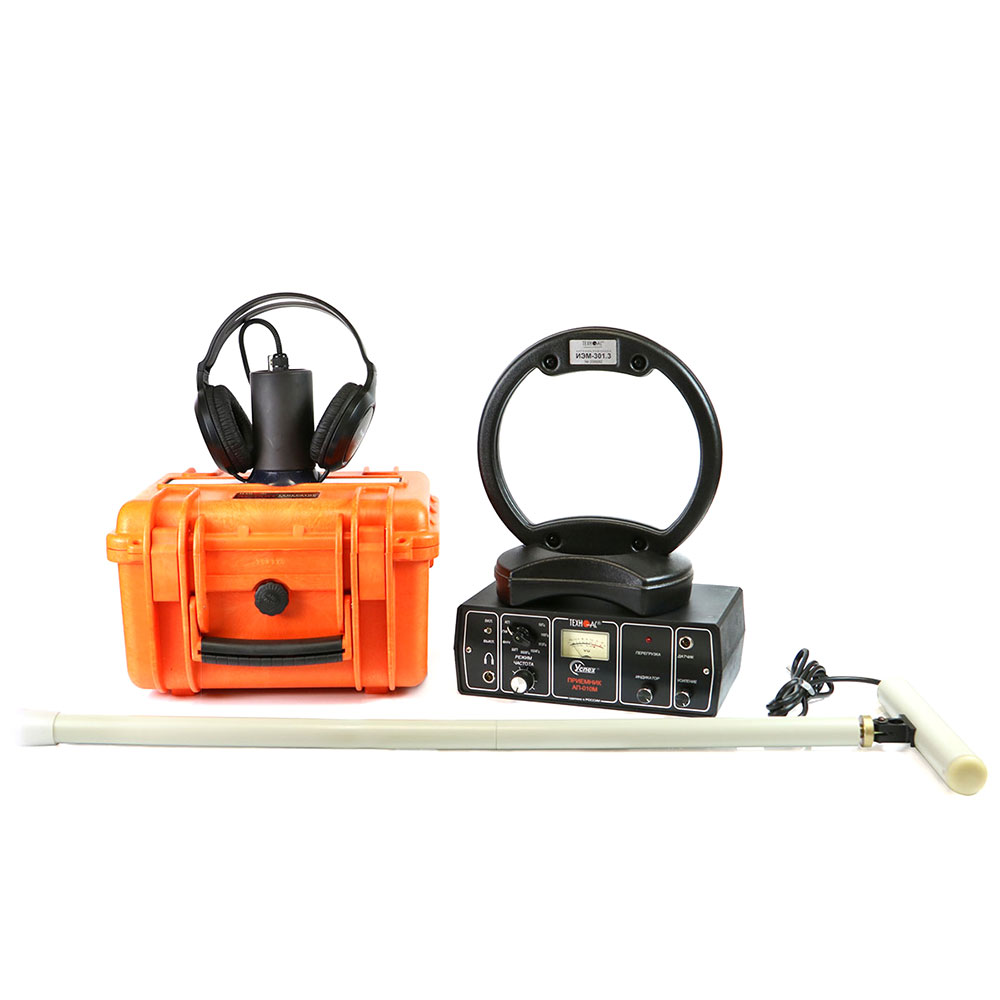

В состав комплекта кабелетрассотечеискателя "Атлет ТЭК-120А" входит: акустический датчик АД-220, антенна рамочная ИЭМ-301.2, генератор АГ-120, головные телефоны, электромагнитный датчик ЭМД-227М, приемник АП-010М, провода соединительные и др.
Как и любой другой прибор, генератор АГ-120 имеет свои особенности, такие как:
- широкий выбор частот позволяющий работать с любыми поисковыми приемниками как российского производства, так и зарубежного;
- автоматическая программа выбора мощности;
- возможно определить напряжение, ток, сопротивление и мощность в нагрузке с помощью мультиметра выхода;
- возможность эффективно работать на “низкоомных” (до КЗ) нагрузках с помощью высокого выходного тока;
- возможность эффективно трассировать “высокоомные” коммуникации большой протяженности с помощью высокого выходного напряжения;
- возможность работы без подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции;
- может работать в тяжелые погодные условия;
- возможность определить место прохождения коммуникаций с помощью пониженной частоты.
Технические характеристики
Генератор АГ-120
| Частоты генерируемого сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
| Частота f4 («временная») | выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 | кратковременные посылки «ПР» |
| длительность импульса, мс — 100 | |
| частота следования импульсов, Гц — 1 | |
| Режим 3 | трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» |
| длительность импульса, мс — 100 | |
| частота следования импульсов, Гц — 2,3 | |
| Выходные параметры | |
| Выходной ток, А: | |
| максимальный в ручном режиме | непрерывная и трехчастотная генерация — 10 |
| импульсные посылки — 15 | |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В: | |
| при автономном питании | 220 |
| с добавлением внешнего аккумулятора 12В | 330 |
| при питании от сетевого блока | 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт: | |
| при автономном питании или от внешнего аккумулятора 24В | 120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом |
| с добавлением внешнего аккумулятора 12В | 180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом |
| от сетевого блока (СБП) | 70 на 0,7…200 Ом |
| ПРИМЕЧАНИЕ | при неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB |
| Допустимое сопротивление нагрузки | любое |
| огранич. тока на «низкоомных» нагрузках | |
| «Uмакс» на «высокоомных» нагрузках | |
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом: | |
| для минимального задаваемого тока (0,1А) | при автономном питании — 4…2200 |
| с добавлением внешнего аккумулятора 12В — 4…3300 | |
| для максимального непрерывного тока (10А) | при автономном питании — 0…1,2 |
| с добавлением внешнего аккумулятора 12В — 0…1,8 | |
| для максимального тока в импульсе (15А) | при автономном питании — 0…0,8 |
| с добавлением внешнего аккумулятора 12В — 0…1,2 | |
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданного тока в нагрузке |
| ручное | |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
| Ресурс питания при температуре окружающей среды 0?С в зависимости от изначально достигнутой мощности, не менее, час: | |
| непрерывная генерация | 1,2 при 120Вт автономно/180Вт с доп. акк. 12В3 при 60Вт автономно/90Вт с доп. акк. 12В |
| импульсные посылки одной частоты | 8 при 180Вт автономно/270Вт с доп. акк. 12В20 при 90Вт автономно/130Вт с доп. акк. 12В |
| импульсные посылки трех частот | 4 при 120Вт автономно/180Вт с доп. акк. 12В10 при 60Вт автономно/90Вт с доп. акк. 12В |
| Время зарядки автономных аккумуляторов, не более, час | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...14В / 22…28В ?24Ач |
| Функциональные особенности | |
| Автоматические функции | выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) |
| автосогласование (достижение заданного тока в нагрузке) | |
| автоматический «интеллектуальный» выбор выходной мощности | |
| специальная программа управления передающей антенной | |
| встроенное автоматическое зарядное устройство | |
| автоотключение питания при «длительном» простое (1 мин.) | |
| Автоматические выключения генерации (зарядки) | при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) |
| при несоответствии внешнего напряжения режиму зарядки | |
| при превышении допустимого потребляемого тока | |
| при отключении внешнего питания в процессе генерации | |
| при коротком замыкании выхода в процессе генерации | |
| при несоответствии режима генерации наличию/отсутствию антенны на выходе | |
| Типы подключаемых нагрузок | непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
| непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря-«заземлителя» | |
| индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны) | |
| индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) | |
| Автоматическое повторное согласование | при отклонениях установленного тока нагрузки более ±2dB |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | все питающие напряжения |
| режимы и установки | |
| ресурс питания | |
| «мультиметр выхода»:«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» | |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров) «интуитивный» интерфейс |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Вес электронного блока,не более, кг | 12 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45?С |
| Класс климатической защиты | IP54 (пылеводонепроницаемый ударопрочный корпус) |
Приёмник АП-010М
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП». |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания | 9+1-2,5 6 х 1,5 В (батареи типа “С”) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 186х60х25 |
| Масса, не более, кг | 1,5 |
Электромагнитный датчик ЭМД-227М
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928; 1024 |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Датчик акустический АД-200М
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Тип корпуса | пластмассовый, герметичный |
Индуктивная антенна ИЭМ-301.2
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Масса, не более, кг | 0,6 |
| № | Наименование | Значение |
|---|---|---|
| 1 | Бренд |
Атлет
|
| 2 | Назначение |
|
| 3 | Объект поиска |
|
| 4 | Тип оборудования |
кабелетрассотечеискатель
|
| 5 | Метод определения |
|
| 6 | Рабочая частота (Гц) |
|
