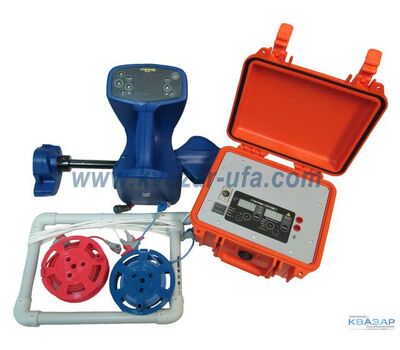

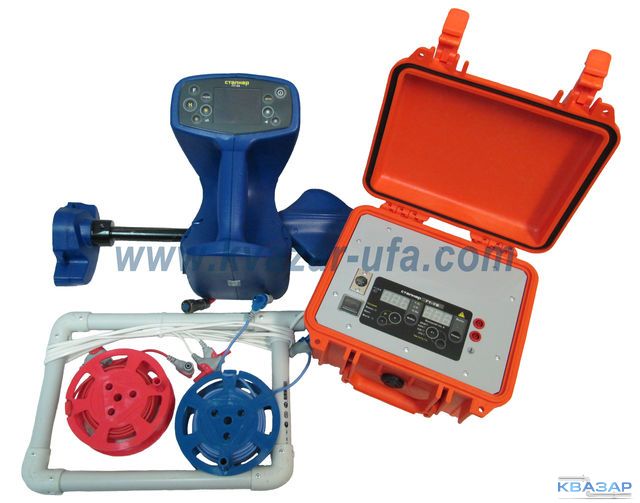

Трассоискатель Сталкер 72-04
СНЯТ С ПРОИЗВОДСТВА! РЕКОМЕНДУЕМ КОМПЛЕКС ТРАССОПОИСКОВЫЙ "СТАЛКЕР-75-14"!
Назначение и принцип работы
Трассоискатель Сталкер 75 04 – это комплект устройств, предназначенный для определения местонахождения, маршрута прохождения и глубины залегания коммуникаций, скрытых под землей, а также для нахождения повреждений металлоконструкций, трубопроводов и нарушений изоляций подземных кабелей. Кроме того, Сталкер используется для детального изучения участков местности до начала проведения земляных работ, для выявления мест повреждения изоляции относительно грунта (при помощи датчиков контроля изоляции ДКИ-02, ДКИ-Е и А-рамки) и под асфальтом (посредством ДКИ-Е), для определения мест возникновения и длительного существования короткого замыкания, а также для локализации обрыва токоведущих жил кабеля и поиска неисправностей в электропроводке (с помощью мини-датчика МД-01).
Принцип действия трассоискателя основан на электромагнитной трассировки местности. Генератор звуковой частоты, встроенный в прибор, создает переменное магнитное поле вокруг предполагаемого места залегания трубы или кабеля. Портативный приемник с антенной, выполненной из ферритового материала и имеющей катушку индуктивности, настроен на заданную частоту, напряжение которой наводится полем скрытой металлоконструкции. По изменению данного напряжения и определяется наличие или отсутствие коммуникаций.
Достоинства комплекта Сталкер 75 04
• высокое значения скоростей фильтрации и цифровой обработки сигнала, благодаря мощному вычислительному процессору, встроенному в приемник;
• низкий уровень электромагнитных помех или их отсутствие, благодаря синусоидальности выходного сигнала генератора;
• индикация информации в режиме реального времени;
• одновременное отображение на мониторе приемника следующих параметров: направления тока - от генератора/к генератору (маршрут трассы), частоты генератора (Гц), отклонения от оси трассы и глубины залегания коммуникации (? или рад);
• мощный генератор – максимальная мощность 75 Вт;
• широкий диапазон рабочих температур – от минус 30? до плюс 55? C;
• глубина поиска – 10 м;
• длина кабеля подключения генератора может достигать 10 км;
• 4 рабочих частоты - 273, 526, 1024, 8928 Гц, (возможно изготовление приборов, рассчитанных на частоты в диапазоне от 273 Гц до 10 кГц);
• точность определения мест повреждений до 25 см;
• визуальное и звуковое отображение;
• встроенный аккумулятор и возможность питания от батареек (или аккумуляторов типа АА);
• ударопрочность корпуса;
• влагозащита корпуса - IP 42.
Режимы работы приемника 75-04:
• «ТРАССА»;
• «ТРАССА-ЗОНД»;
• пассивный режим.
В первом и втором режимах трассоискатель Сталкер 75-04 осуществляет:
• выявление местоположения и прохождения трассы коммуникации;
• фиксирование отклонения от оси трассы (влево / вправо) одновременно двумя методами: «максимума» и «минимума»;
• определение направления тока;
• индикацию глубины нахождения коммуникации;
• определение силы тока;
• отбор жил кабеля;
• локацию мест возникновения короткого замыкания или обрыва линии.
В пассивном режиме:
• поиск по наведенным сигналам токов промышленной частоты (50 Гц);
• локацию мест повреждения изоляции по сигналам электрохимической защиты (100 Гц и 300 Гц);
• поиск короткого замыкания на землю (550 Гц и 1450 Гц);
• поиск по наведенным сигналам телефонных и трансляционных каналов (48 Гц - 14 кГц) - режим ЭФИР.
Технические характеристики генератора ГТ-75
| № | Параметры | Значение |
| 1. | Рабочие частоты*, Гц | 273, 526, 1024, 8928 |
| 2. | Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| 3. | Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 |
| 4. | Сила тока, потребляемая от источника постоянного тока, А | не более 10 |
| 5. | Габаритные размеры, мм,не более | 275x250x180 |
| 6. | Диапазон рабочих температур, °С | от -30 до +55 |
| 7. | Питание, В | 12 |
| 8. | Масса, кг, не более | 8,5 |
*по дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
Технические характеристики приемники ПТ-04
| № | Параметры | Значение | |
| 1. | Номинальные значения рабочих частот*, Гц | при работе с генератором | 273, 526, 1024, 8928, 32768 |
| при работе без генератора | 50 (POWER), 100, 300, 550, 1450, "РАДИО" | ||
| 2. | Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц | 200 мкА к току, протекающему на расстоянии 1 метр | |
| 3. | Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц | 10 мкА к току, протекающему на расстоянии 1 метр | |
| 4. | Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
| 5. | Полоса пропускания для режима «эфир» | от 48 Гц до 14 кГц | |
| 6. | Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц | по уровню -3 дБ | 9 |
| по уровню -60 дБ | 24 | ||
| 7. | Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ | 10 | |
| 8. | Динамический диапазон входных сигналов, дБ | 120 | |
| 9. | Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее | 200 мкА | |
| 10. | Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
| 11. | Определение глубины залегания коммуникации, м | от 0,10 до 6,00 | |
| 12. | Определение напряжения рабочей частоты по входу гнезда «ЗОНД» | от 100 мкВ до 1,70 В | |
| 13. | Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м | ±0,1 | |
| 14. | Габаритные размеры, мм, не более | 720х245х170 | |
| 15. | Масса, кг, не более | 2,4 | |
| 16. | Диапазон рабочих температур, °С | от -30 до +55 | |
Комплект поставки:
• генератор ГТ-75;
• приемник ПТ-4;
• датчики контроля изоляции;
• блок питания;
• зажим;
• кабель;
• катушки с красным и синим проводами;
• паспорт;
• документация по эксплуатации;
• головные телефоны;
• заземление.
Сравнительная таблица технических характеристик трассоискателей
| № | Наименование | ИКкт-50 | ИКкт-300 | "Квазар" | КИП-2К | "Контур" | "Сталкер 75-04" | "Успех АГ-428.20" |
| 1. | Дальность поиска, км | до 3 | до 3 | до 5 | до 5 | до 4 | 10 | 5 |
| 2. | Глубина обнаружения, м | 3-5 | 5-10 | 5-7 | 5-10 | 3-5 | 10 | 6 |
| 3. | Точность поиска, % от глубины залегания | 5 | 5 | 3 | 5 | 5 | до 25 см | — |
| 4. | Питание: | |||||||
| генератора | 8 элементов 373 (D) | 220В | аккумулятор 12В | 220В или аккумулятор 12В | 8 элементов 373 (D) | аккумулятор 12В | аккумулятор 12В | |
| приемника | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента (АА) | 4 элемента (АА) | |
| 5. | Выходная мощность генератора, Вт | 35 | 300 | 70 | 50 | 50 | 75 | 20 |
| 6. | Вес комплекта в футляре, кг | 4,0 | 6,5 | 3,0 | 6,0 | 4,0 | ||
| 7. | Режим эксплуатации | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -30 до +55оС | от -20 до +60оС |
| 8. | Частоты, Гц: | |||||||
| генератора | 50; 1000 | 1000; 950-1100 | 500; 1000; 5000 | 50-10000 | 1000 | 273; 526; 1024; 8928 | 512; 1024; 8928 | |
| приемника | 50; 100; 1000 | 50; 1000 | 50; 100; 500; 1000; 5000 | 50; 100; 300; 1000; 9000 | 50; 100; 1000 | 273; 526; 1024; 8928; 32768 | 50; 100; 512; 1024; 8928; 33 кГц | |
| 9. | Цена | 16 800 | 36 000 | 27 120 | 66 000 | 19 800 | 77 820 | |
