Трассопоисковый комплект CST- 15

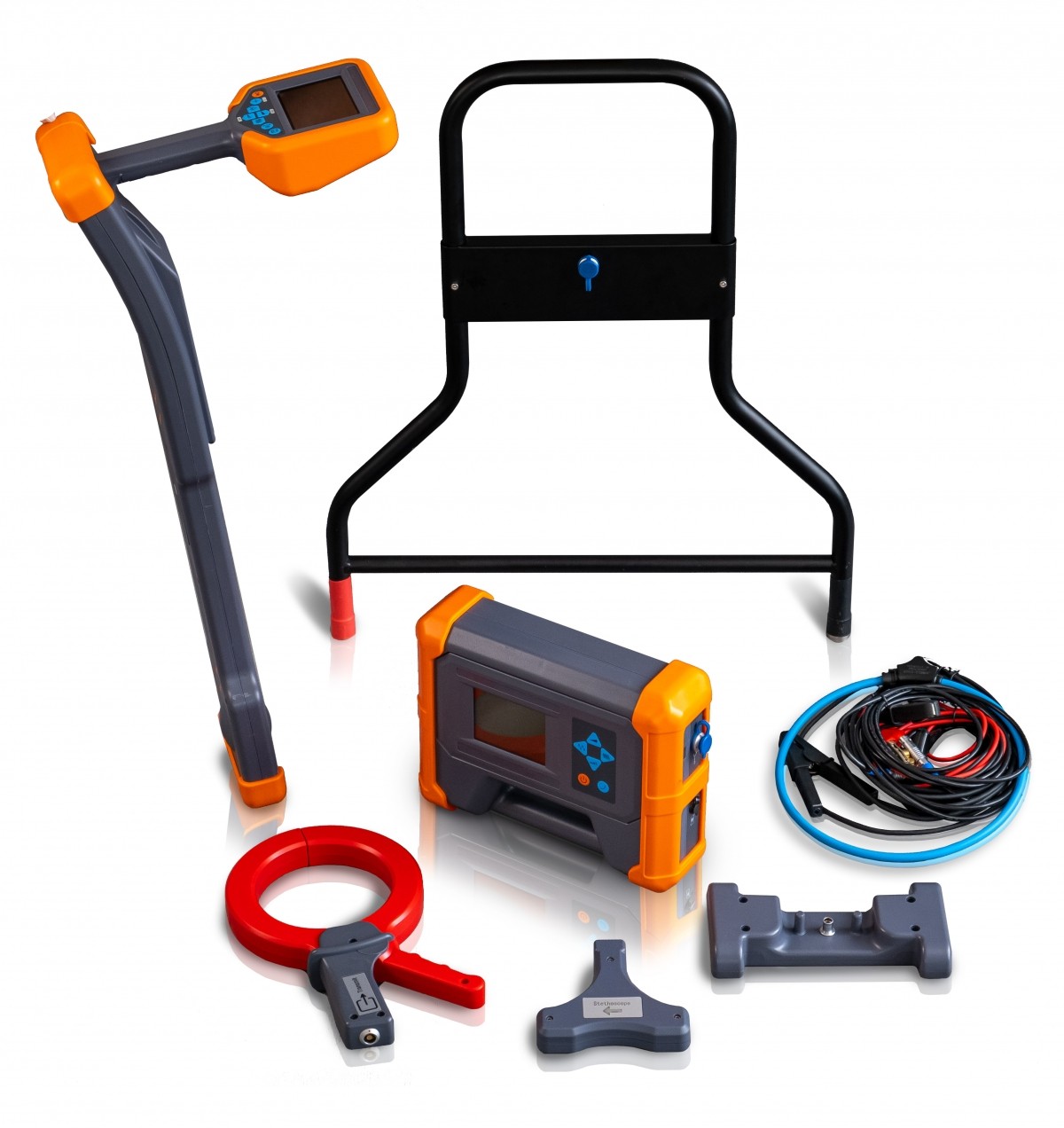

Комплект включает в себя локатор СST-L, генератор СST-G, клещи для подачи сигнала в кабель под напряжением и гибкий датчик для выбора кабеля из пучка. Дополнительно к комплекту может поставляться ряд опций, которые расширяют его функционал.

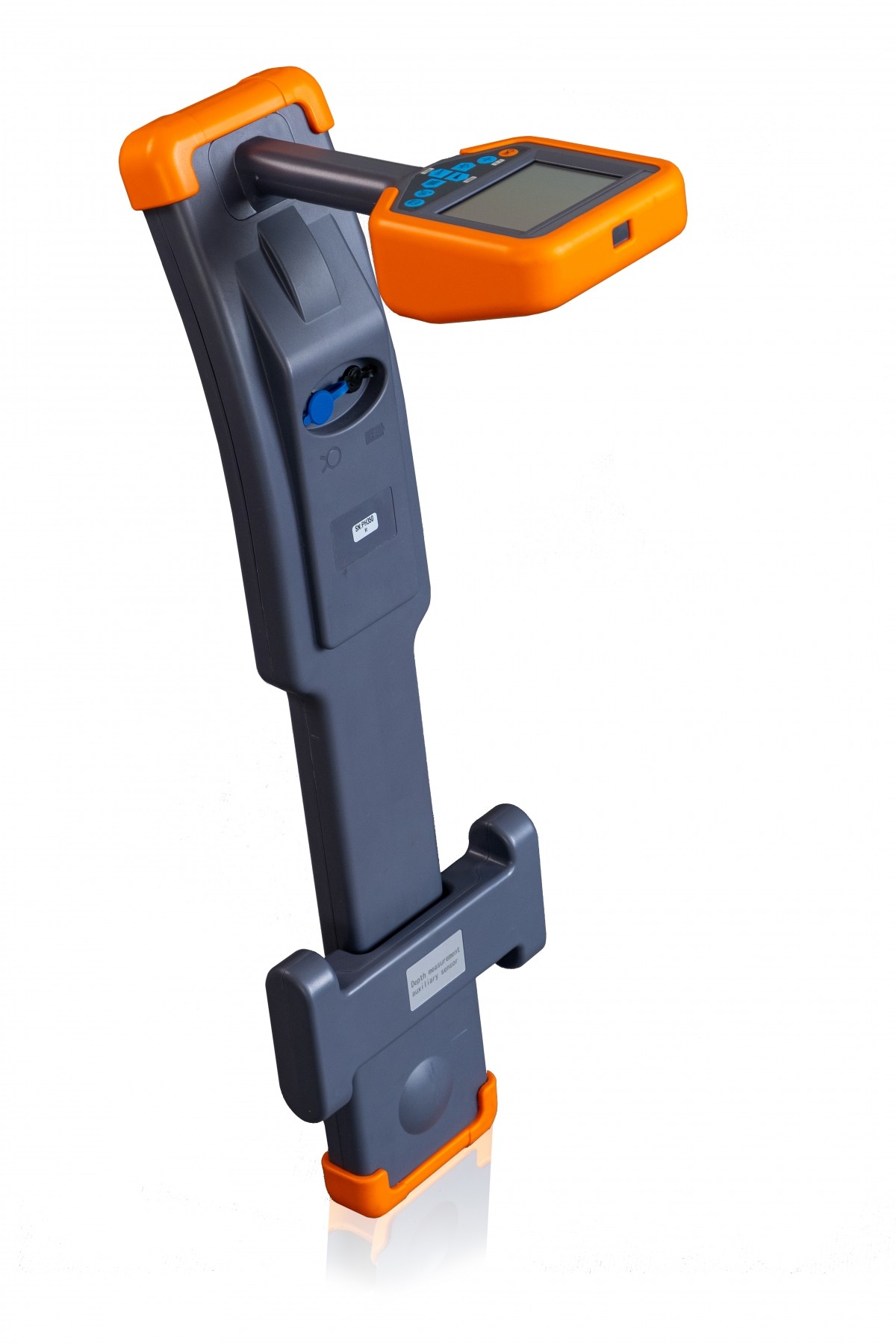

Особенности трассопоискового приемника CST-L

‣ Помехоустойчивость благодаря высокочувствительной 2 Гц ультра-узкой полосе пропускания.
‣ Возможность отображения трассируемых кабелей на разметке компаса экрана приемника.
‣ Измерение угла в градусах между приемником и трассируемым кабелем.
‣ Измерение тока трассируемых кабелей в мА.
‣ Отображение уровня сигнала в процентах на экране приемника.
‣ Несколько режимов обнаружения: метод максимума (широкий пик), метод максимума (узкий пик), метод минимума.
‣ Встроенная функция автоматического определения глубины залегания кабеля.
‣ Возможность измерения глубины с учетом искажения электромагнитного поля (опция).
‣ Возможность усреднения при измерении силы тока и глубины (600 измерений в минуту).
‣ Измерение глубины с применением косвенных методов (широкого пика 80% и узкого пика 70%, с использованием меток компаса, метода 45о).
‣ Возможность выбора кабеля из пучка (опция).
‣ Возможность выбора кабеля из пучка в труднодоступных местах (опция).
‣ Возможность применения потенциального метода (опция).
‣ Совмещенный режим отображения (до трех кабелей в реальном времени на экране компаса приемника с позиционированием, измерением частоты и глубины для каждого).
‣ Функция трассировки с определением и записью координат кабеля во внутреннюю память с отслеживанием маршрута и определением расстояния (опция).
‣ Спектральный режим отображения.
‣ Встроенный динамик.
‣ Автоматическое выключение при бездействии.

Функциональные возможности трассопоискового приемника CST-L

‣ Обнаружение подземных коммуникаций: кабельных линий, в том числе находящихся под напряжением, металлических и неметаллических труб, металлической арматуры.
‣ Выбор кабеля из пучка.

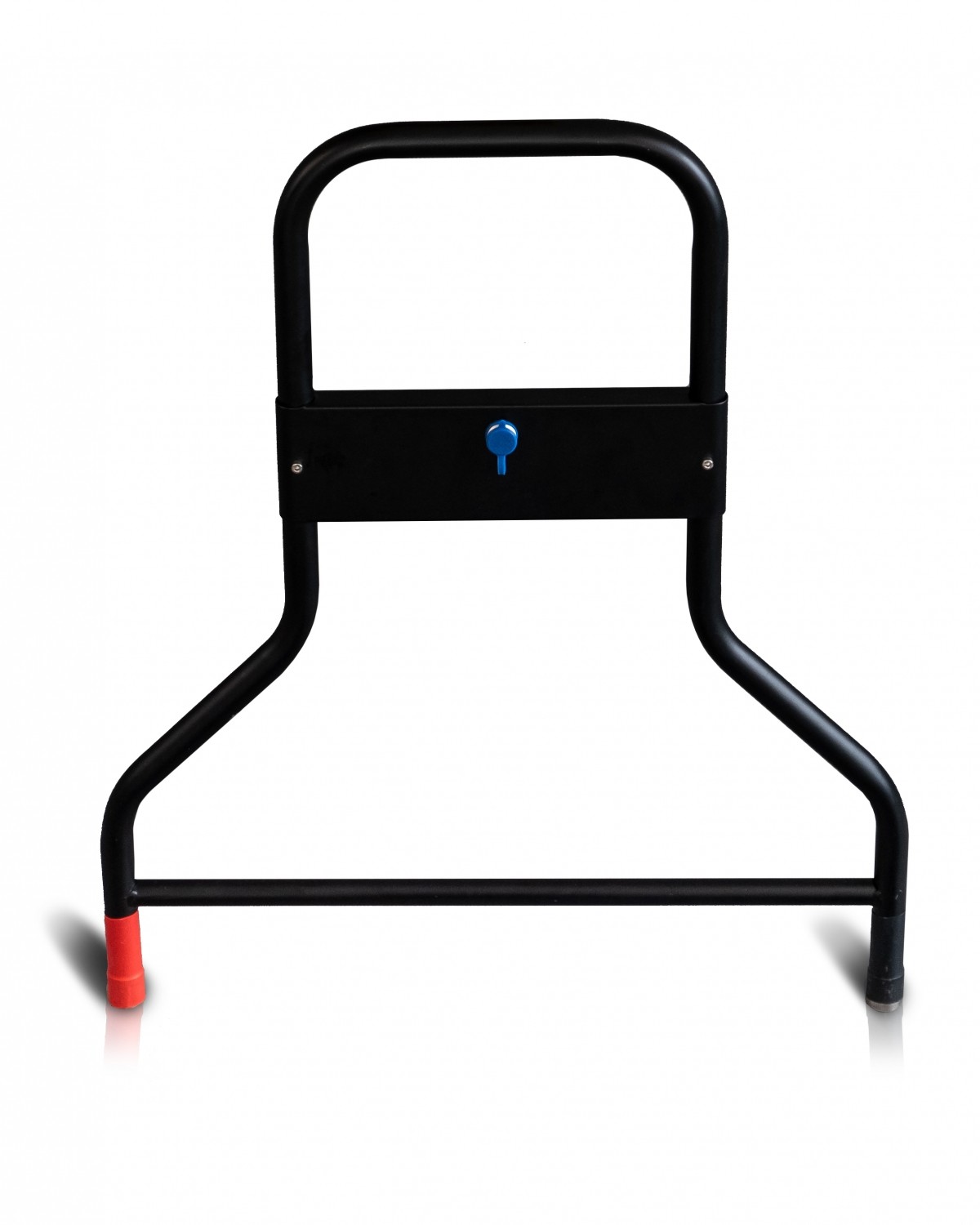

‣ Обнаружение места повреждения (изоляции кабеля, внешней оболочки кабеля и защитного покрытия трубопроводов).

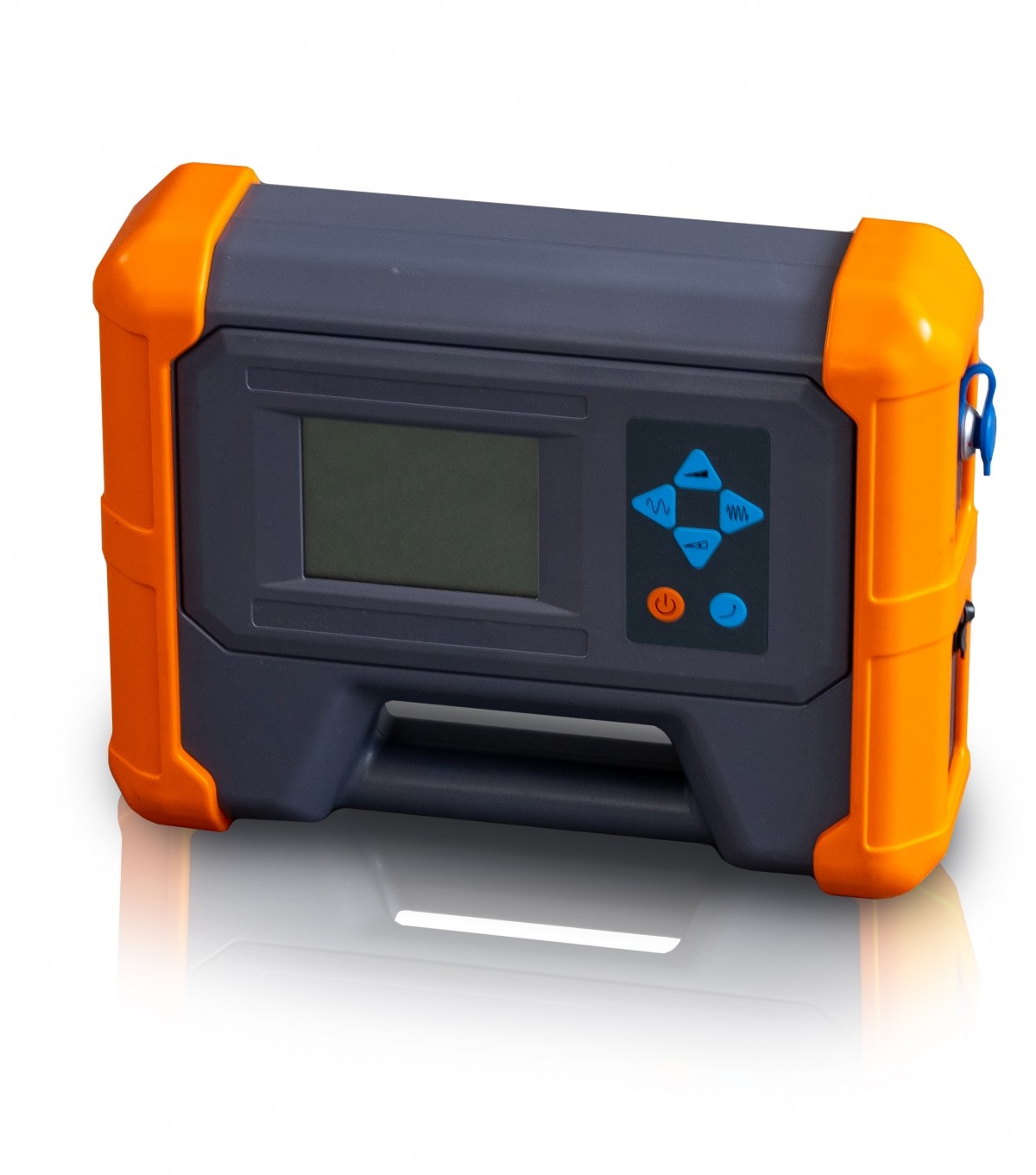

Функциональные возможности и особенности генератора CST-G

‣ Различные способы подключения: – контактное подключение (прямое), – бесконтактное подключение с помощью встроенного индуктора, – бесконтактное подключение с помощью разъемных индукционных клещей (опция).
‣ Выходное напряжение до 1 кВ с частотой 1 Гц с помощью усилителя (опция).
‣ Определение подключенных элементов (опциональных аксессуаров) к генератору с автоматическим отображением символов опций на экране.
‣ Отображение выходного тока и напряжения на экране генератора.
‣ Отображение уровня используемой выходной мощности.
‣ Прорезиненные противоударные края.
‣ Встроенная ручка для переноски.
‣ Функциональные кнопки на лицевой панели для регулирования мощности и выбора частоты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

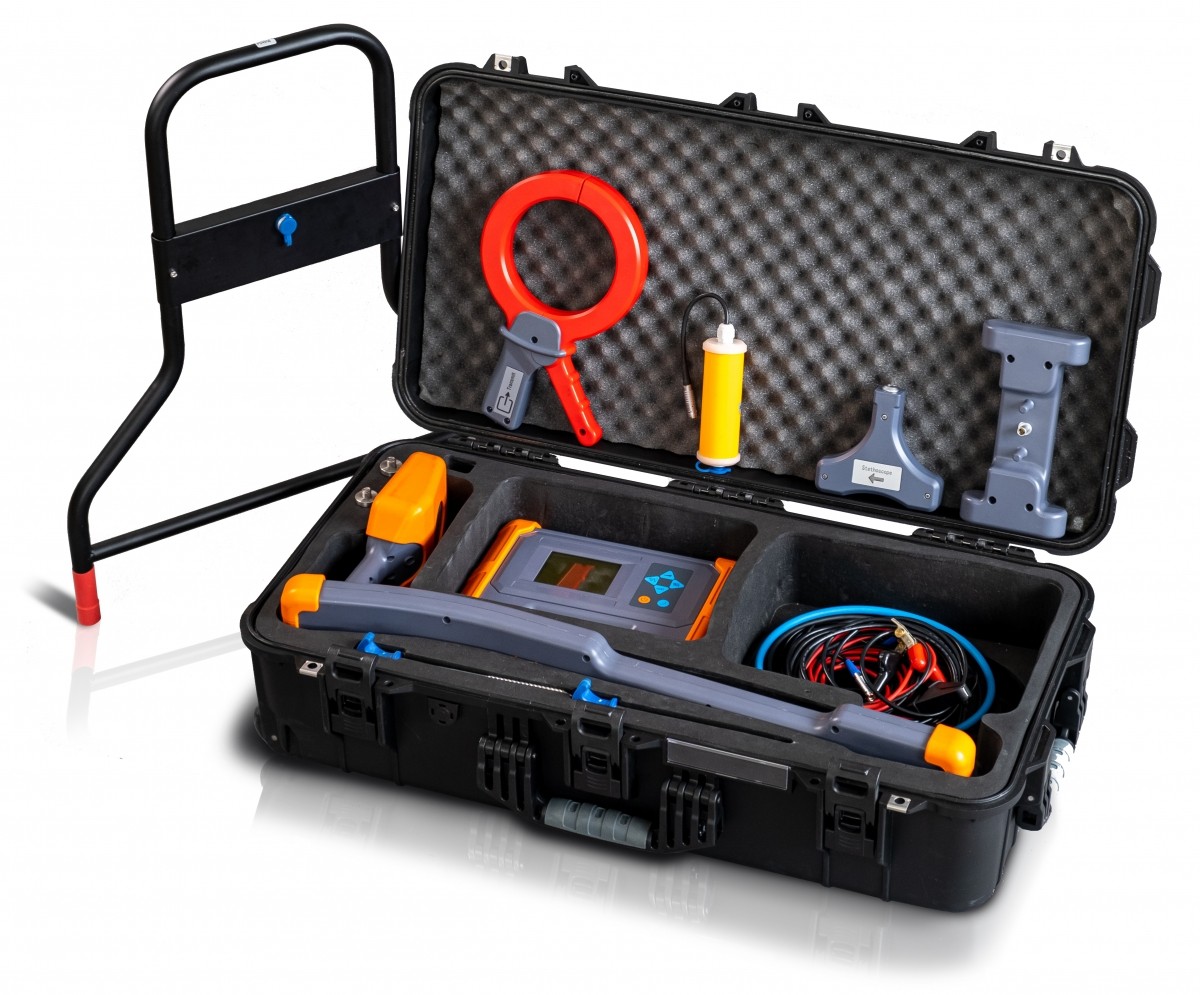

Комплект поставки:

– приемник CST-L
– генератор CST-G
– заземляющие стержни
– удлинитель кабеля заземления
– зарядное устройство
– защитный кейс
