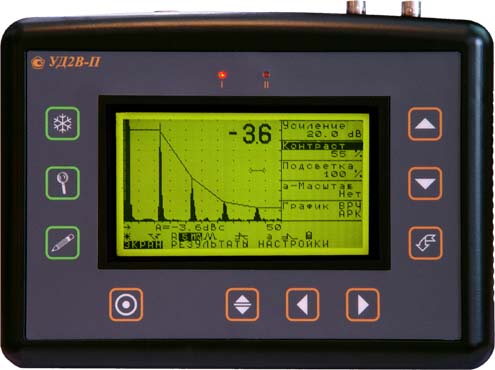

Ультразвуковой дефектоскоп УД2В-П45.Lite

00795
171 100 руб.
В наличии
+
Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Доставка по Узбекистану

Назначение и область применения

Устройство предназначено для определения и локализации различных дефектов изоляции, поверхности трубопроводов, таких как трещины, сколы, царапины, нарушение целостности. Прибор также измеряет глубину повреждений и определяет координаты их залегания.

Функциональные возможности

Главными свойствами дефектоскопа УД2В-П45 LD являются:

  • возможность одновременного измерения амплитуды и значения координат положения максимального сигнала;
  • возможность одновременного измерения расстояния по исходящему лучу с определением координат расположения дефекта при установленном угле ввода преобразователя;
  • использование режима записи огибающей максимального значения сигнала, находящегося в зоне контроля, отображение на дисплее Б-развертки;
  • наличие расширенной памяти настроек и результатов проведенного контроля;
  • возможность вводить одновременно на компьютер несколько баз данных из протоколов контроля с использованием функции создания протоколов любого вида;
  • использование полноэкранного режима работы дефектоскопа (LD-версия);
  • подключение любого из семи контуров согласования, встроенных в прибор, для обеспечения оптимальной работы с различными ПЭП.

Используемый в дефектоскопе УД2В-П45 LD уникальный алгоритм для записи огибающей максимального значения сигнала, существенно отличается от аналогичных режимов, применяемых в дефектоскопах другими фирмами. В них используется режим «Peak freezing» («Заморозки по пикам»), суть которого заключается в запоминании прибором максимального значения амплитуды сигнала для каждой точки развертки.

Дефектоскоп УД2В-П45 LD удобен, прост в обращении. Он прошел аттестацию в Государственном стандарте Российской Федерации ( № 16022/1) и регистрацию в Госреестре средств измерений (№17498-03). Его использование одобрено на всей территории РФ.

Технические характеристики

Развертка
минимум (для стали) при 0 1 мкс, мм 0...2.9
максимум (для стали) при 0 1000 мкс, мм 0...2975
Входное сопротивление (импеданс), Ом 50/ 600
Прямоугольный зондирующий импульс амплитуда 200 В, изменяемая длительность 50 -500 нс, шаг 25 нс
Широкополосный усилитель в интервале 0.5-10 МГц (-3 дБ), имеющий диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
Частота повторений зондирующего импульса, Гц 800 (режим максимальной частоты)/ 40
Согласование с ПЭП других производителей семь контуров согласования, номиналы: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
ВРЧ (временная регулировка чувствительности) диапазон max 90 дБ
Регулировка усиления в диапазоне до 110 дБ, шаг 0.5, 1, 2 и 6 дБ
Детектирование дефектоскопа положительная и отрицательная полуволны, полное детектирование, радиосигнал (по всему диапазону развертки)
Использование компенсированной отсечки 0-80% высоты экрана
Применяемые зоны контроля 2 независимых зоны (их начальное значение и ширина изменяются по всему диапазону развертки, уровни изменения порогов задаются в диапазоне 0 95% от высоты экрана при применении детектирования, и -95% 95% при использовании радиосигнала с шагом 1%, имеется индивидуальная логика при определении дефектов)
Диапазон скоростей 1000 9999 м/сек

Встроенная АСД (автоматическая сигнализация дефектов): световая, отдельно для каждой зоны, и звуковая.

АСД работает в следующих режимах: дефект только в первой зоне, только во второй зоне, дефекты в обеих зонах, дефект находится в одной из этих зон с использованием АРК – путем сравнения сигнала одной из зон с кривой расстояние амплитуда.

Дополнительные характеристики

Возможность измерения временных интервалов начиная от нулевого значения, до первого сигнала, появившегося в зоне, между двумя появившимися сигналами в зонах, по их максимуму и фронту
Разрешающая способность 3.125, 6.25, 12.5 или 25 нс (зависит от частотного диапазона, который выбран пользователем)
Измерение амплитуды несколькими способами в дБ по отношению к уровню порога в данной зоне, в дБ по отношению к опорному сигналу, в дБ по отношению к кривой расстояние – амплитуда, в процентах относительно высоты экрана, одновременное измерение с индикацией значений координат отражателя, измеряемых по max сигнала
Разрешения дисплеев ЭЛД и ЖКИ 110 мм х 65 мм или 240 х 128 пикселей
А-сигнал 73 мм x 50 мм (или 160 x 100 пикселей), для «полноэкранного» режима: 240х128 пикселей
Память 100 настроек, имеющих А-сигнал и названия, 750 (15 файлов х 50) протоколов контроля
спользуемый интерфейс RS232
Применяемые разъемы преобразователей Лемо 1 или 2 СР50
аккумуляторы 4 шт. NiMh с размерами "C" или "D"
Бесперебойное время работы 8 ч с аккумуляторами «C» при отключенной подсветке; >8 ч с аккумуляторами «D» с полной подсветкой
Питание от внешнего блока питания 220 В
Рабочие температуры -5оС...+50оС
Габариты 225 х 160 х 45 мм
Стандартный вес 2.5 кг (при установленных четырех аккумуляторах размера «D»)

В базовый комплект входят:

  • электронный блок дефектоскопа УД2В-П45;
  • стандартный блок питания 220В/9В;
  • комплект преобразователей — 4 шт.;
  • набор кабелей СР50-Лемо — 2 шт.;
  • кабель для подключения к ПК RS232;
  • программное обеспечение для установки на компьютер;
  • кейс для транспортировки.
  • Дополнительные аксессуары к дефектоскопу:
  • защитный чехол, имеющий поясное и шейное крепления;
  • отсек для хранения «С» аккумуляторов;
  • отсек для хранения «D» аккумуляторов;
  • комплект NiMh – аккумуляторов «С» и «D»;
  • зарядное устройство (универсальное);
  • адаптер для USB компьютера.
НаименованиеЗначение
1 Вид дефектоскопа
ультразвуковой
2 Объект контроля
  • металлоконструкции
3 Тип питания
  • аккумулятор(Ni-Mh)
