Универсальный шаблон сварщика УШС-2

02168
700 руб.
В наличии
+

Минимальное количество для товара "Универсальный шаблон сварщика УШС-2" 5.

Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Доставка по Узбекистану

Техническое устройство (шаблон) сварщика УШС-2 предназначено для контроля катетов угловых швов в диапазоне 4-14 мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования".

Контроль проводится ступенчатым методом определения до минимального зазора.

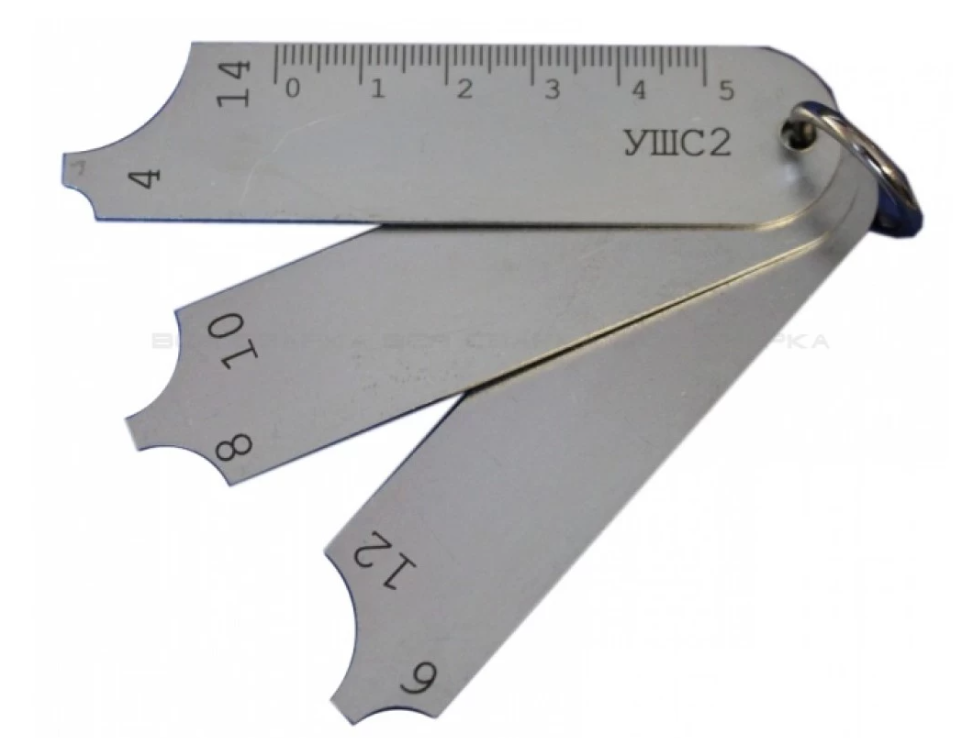

Шаблон для контроля катетов швов состоит из 3-х лепестков и 1 соединительного кольца. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.

Технические характеристики

Диапазон контролируемых катетов стыкового сварного шва, мм 4 - 14
Вид контроля ступенчатый
Количество ступеней 6
Точность изготовления ±0,3 мм
Средняя наработка на отказ не менее 1 000 условных циклов замеров


Комплект поставки:

  • техническое устройство (шаблон), состоящее из 3-х отдельных лепестков с катетами 4,14 мм; 8,10 мм; 6,12 мм;
  • соединительное кольцо;
  • паспорт (один на 10 шаблонов);
  • упаковка.
