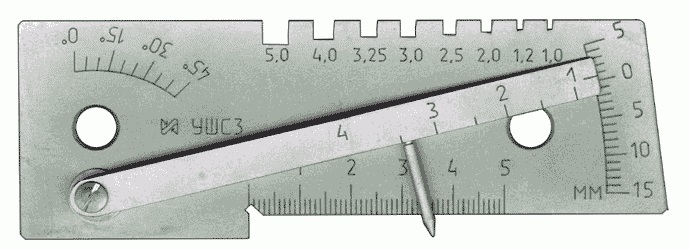

Универсальный шаблон сварщика УШС-3

Шаблоны сварщиков универсальные УШС-3 применяются для контроля качества сборки стыков соединений труб (электродов, элементов разделки под шов сварки и т.д.), измерения их контролируемых параметров, а также для определения параметров шва сварки при его контроле. Благодаря этому УШС-3 является важным элементом в сварочном центре. Шаблоны допускаются к применению в компаниях, а также на промышленных предприятиях, проводящих сварочные работы.

Устройство и условия хранения

Шаблон состоит из основания, которое соединено осью с движком и закреплено указателем на движке. Используется на открытом воздухе, и в различных помещениях. Движок с закрепленным указателем установлен на основании шаблона при помощи оси. При измерениях шаблон промывают в бензине и протирают чистой тканью. Также измерения проводятся только в чистом и сухом помещении, температурой от -45° до +45°С. При хранении со времени консервации от 24 месяцев шаблоны необходимо законсервировать по ГОСТу 9.014-78. Правила транспортировки касаемо влияния климатических факторов шаблонов сварщика УШС-3 по ГОСТ 15150-69 должны подходить группе 8. Транспортировка шаблона допустима всеми крытыми видами транспорта. Во избежание повреждений устройства хранить шаблон от падений и ударов. Срок наработки на отказ – около 10 000 циклов.

Технические характеристики]

Комплектация устройства:

• универсальный шаблон сварщика УШС-3 - 1 шт.
• футляр - 1 шт.
• тех. паспорт - 1шт.
