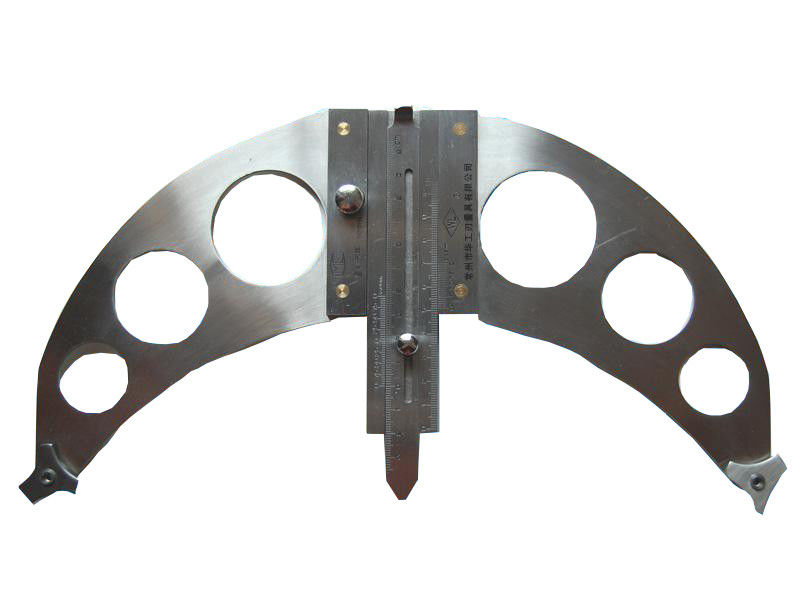

Универсальный шаблон WG11

Наведите на картинку для увеличения

06175
Свяжитесь с нами насчёт цены
В наличии
Варианты оплаты
Доставка
Наши преимущества

Научный подход
27 лет на рынке оборудования
Гарантия 1 год
Доставка по России и ЕАЭС

Универсальный шаблон WG11 используется для измерений высоты заклепок и параметров сварных соединений котлов и труб с радиусом 400 - 1800 мм. Основные измеряемы параметры: угол разделки кромки, смещение края, вогнутость, выпуклость и кривизна поверхности. Нониусная шкала позволяет проводить измерения с точностью ±0,05 мм. Конструктивно измеритель WG11 состоит из основы, подвижного измерителя, малой оси, измерительного ролика, линейки и зажима. Шаблон WG11 может поставляться с сертификатом о калибровке либо без метрологической аттестации.

Технические характеристики шаблона WG11 приведены в таблице.

ПараметрЗначение
Криволинейность (радиус)400-1800
Точность0,05 мм
МатериалНержавеющая сталь
Габаритные размеры320×170×15 мм
Вес1050 г
