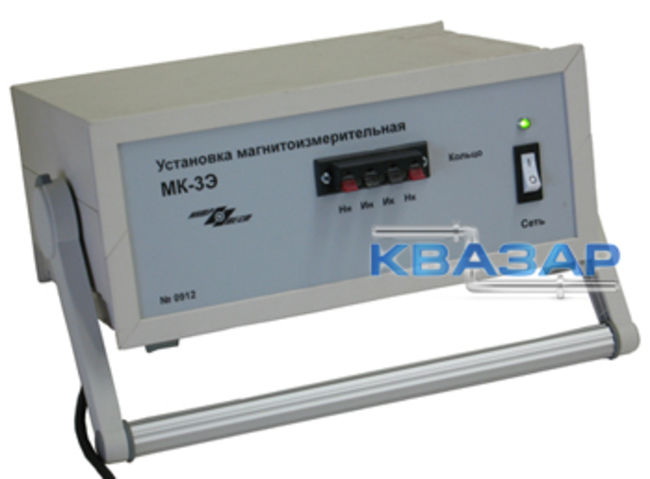

Установка магнитоизмерительная МК-3Э
Установка магнитоизмерительная МК-3Э gредназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.
Технические характеристики
| 1. | Объекты контроля | кольцевые и протяженные образцы из магнитомягких материалов |
| 2. | Размеры кольцевых образцов | внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до 20 мм |
| допускается измерение образцов других размеров | ||
| допуски на геометрические размеры образцов по ГОСТ 8.377 | ||
| размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения | ||
| 3. | Размеры протяженных образцов для измерения в соленоиде | пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм |
| пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм | ||
| допускается измерение образцов других размеров | ||
| размеры образцов вводятся оператором с клавиатуры перед началом измерения | ||
| 4. | Материал образцов | магнитно-мягкие сплавы и электротехнические стали |
| 5. | Измеряемые характеристики кольцевых образцов | магнитная петля гистерезиса B(H) по точкам, Тл, А/м |
| основная кривая намагничивания B(H) по точкам, Тл, А/м | ||
| остаточная индукция Br, Тл | ||
| коэрцитивная сила по индукции HcB, А/м | ||
| максимальная магнитная проницаемость mm | ||
| магнитная проницаемость me в заданном поле | ||
| начальная магнитная проницаемость mн | ||
| индукция в заданном поле | ||
| 6. | Измеряемые характеристики протяженных образцов | коэрцитивная сила по индукции HcB, А/м |
| коэрцитивная сила по намагниченности HcJ | ||
| 7. | Диапазоны изменения намагничивающего тока для кольцевых образцов | первый - 0-0.05А |
| второй - 0-0.1А, | ||
| третий - 0-0.5А | ||
| четвертый 0-1.0А | ||
| пятый - 0-5.0А | ||
| шестой - 0-10А | ||
| погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне | ||
| 8. | Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде | первый - 0-0.05А |
| второй - 0-0.1А | ||
| третий - 0-0.5А | ||
| четвертый 0-1.0А | ||
| пятый - 0-5.0А | ||
| погрешность установки тока при измерении не более +0,5% от максимального значения | ||
| 9. | Относительная погрешность измерений для доверительной вероятности 0.95, не более | измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах) |
| измерения остаточной индукции Br +2 % (на кольцевых образцах) | ||
| измерения коэрцитивной силы по индукции HcB +2 % (на кольцевых образцах и образцах протяженной формы) | ||
| измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах) | ||
| измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах) | ||
| измерения индукции в заданном поле +2 % (на кольцевых образцах) | ||
| 10. | Эксплуатационные характеристики | напряжение питания, В, от сети 220 + 22 |
| потребляемая мощность при питании от сети, ВА, не более 600 | ||
| габаритные размеры, мм, 290х125х200 | ||
| масса, кг, не более 15 | ||
| установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения | ||
| установка допускает непрерывную работу в течение 8 часов и более | ||
| установка подлежит поверке в организациях, аккредитованных на право поверки, не реже 1 раза в 3 года |
| № | Наименование | Значение |
|---|---|---|
| 1 | Измеряемое покрытие |
|
| 2 | Калибровка |
да
|
| 3 | Тип прибора |
магнитоиндукционный
|
