ЦЕНА УКАЗАНА С ПОВЕРКОЙ.
Назначение и область применения

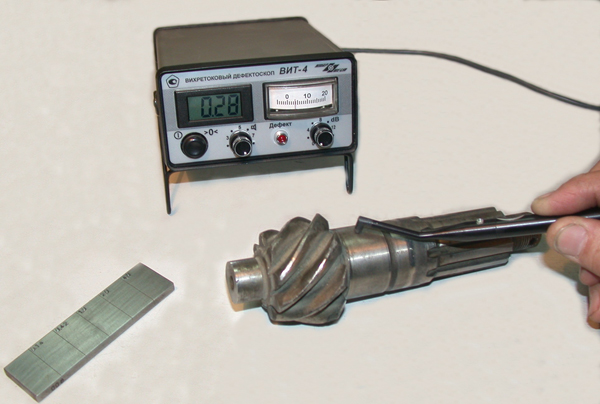

Дефектоскоп представляет собой точный измерительный прибор, предназначенный для обнаружения поверхностных дефектов вихретоковым методом. Дефектоскоп ВИТ 4 применяется для оценки глубины поверхностных трещин на изделиях из электропроводящих ферромагнитных и неферромагнитных материалов.
Функциональные возможности
Прибор оснащен тремя индаикаторами: световым, цифровым и стрелочным, а также звуковой сигнализацией. Стрелочный индикатор применяется при измерение геометрических характеристик дефекта - длины, глубины и формы. Цифровая индикация дефектоскопа ВИТ-4 используется также и для определения типа и свойств исследуемого электропроводящего материала. Звуковая сигнализация, частота сигналов которой соответсвует углу отклонения стрелки, незаменима при проведении работ на плохо освещенных территориях.
Технические характеристики
№ | Наименование параметров | Значение |
1. | Порог чувствительности*: | |
без покрытия (минимальное значение глубины обнаруживаемых естественных или искусственных трещин длиной не менее 5мм при шероховатости поверхности до Ra 3.2) глубина, мм, не более | 0,2 | |
через диэлектрическое покрытие (максимальная толщина покрытия, при которой надежно выявляются естественные или искусственные трещины глубиной 4мм и более) толщина покрытия, мм, не менее | 2 | |
2. | Суммарная погрешность измерения (по цифровому индикатору) глубины искусственных трещин на образце, входящем в комплект поставки, для доверительной вероятности 0,95 не должна превышать, мм** | ±(0.05+0.2хН), где Н - значение глубины, обозначенное на образце |
3. | Рабочее напряжение питания дефектоскопа от батареи 6F22, В | 6 - 9 |
4. | Потребляемый ток, мА, не более | 7 |
5. | Габаритные размеры, мм, не более | 40х100х155 |
6. | Масса с батареей питания, кг, не более | 0,45 |
7. | Средняя наработка на отказ, ч, не менее | 5000 |
8. | Среднее время восстановления работоспособного состояния, мин., не более | 60 |
9. | Установленный срок службы дефектоскопа ВИТ-4 до списания, лет, не менее | 8 |
*Надежное обнаружение трещин предполагает отклонение стрелки не менее, чем на 5 дел. шкалы и обязательное срабатывание световой индикации.
**Погрешность нормируется только для трещин до 2 мм глубиной включительно. Погрешность на трещине 4 мм не нормируется.
Комплект поставки:
- Прибор — 1шт.;
- вихретоковый преобразователь с соединительным кабелем — 1шт.;
- контрольный образец с искусственными дефектами — 1шт.;
- батарея 6F22 — 1шт.;
- руководство по эксплуатации — 1шт.;
- методика поверки — 1шт.;
- сумка — 1шт.
По отдельному заказу поставляется дополнительный датчик (стандартный, прямой и т.д.) стоимостью 4 440 руб.
№ | Наименование | Значение |
---|---|---|
1 | Вид дефектоскопа |
вихретоковый
|
2 | Диапазон измерения, мм |
0,2-2
|
3 | Область применения |
|
4 | Объект контроля |
|
5 | Тип питания |
|
