Указатель повреждения кабеля УПК-04М

Назначение и область применения

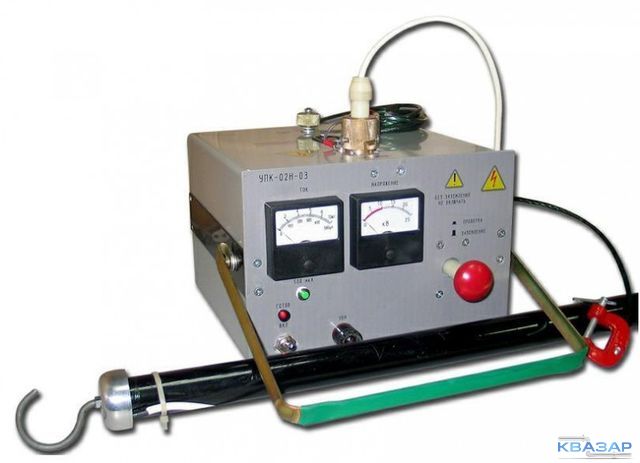

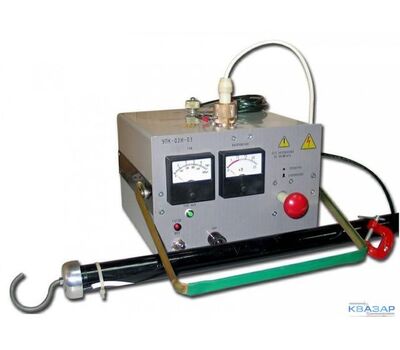

Указатель УПК-04М представляет собой портативный измерительный прибор, определяющий напряжение и ток в линии и кабелей высоковольтных сетей. Устройство предназначено для определения местоположения вышедшего из строя кабеля, выявления дефекта и определения вида повреждения – короткое замыкание, заплывающий пробой, повреждение изоляции, а также для измерения сопротивления нагрузки при высоковольтном напряжении до 10 кВ.

Прибор применяется как в полевых, так и в лабораторных условиях и служит для мониторинга состоянии изоляционного слоя проводов длиной до 15 км. Указатель повреждения кабеля используется для контроля вновь проложенных линий и узлов высоковольтных сетей.

Принцип работы

Указатель подает нестабилизированное напряжение на испытываемую нагрузку, встроенный киловольтметр измеряет это напряжение, а также ток утечки. Прибор строит вольт-амперную характеристику, по которой определяет сопротивление изоляции кабеля по всей его длине.

Конструктивные особенности

В состав устройства входят: встроенный киловольтметр, измеряющий напряжение нагрузки, указатель напряжения до 20 кВ для визуального контроля, устройство автоматической разрядки уже проверенного кабеля после снятия приложенного напряжения, встроенный аккумулятор для обеспечения автономной работы, а также изолирующая штанга, выполненная из стеклотекстолитовой трубки, и высоковольтный кабель, при помощи которых прибор присоединяется к нагрузке.

Корпус указателя УПК выпонен закрытым, что исключает опасность поражения током персонала.

Модификации

Указатель повреждения кабеля серии УПК выпускается в трех модификациях: УПК-01Н-03, УПК-02Н-03 и УПК-04М (высоковольтный мегаомметр) в унифицированном корпусе.

Мегаомметр УПК-04М выполнен на основе УПК-02Н-03 с тремя существенными дополнениями:

• стабилизированное напряжение выхода выбирается оператором при проведении испытаний в диапазоне 0,5-15 кВ (ток нагрузки до 200 мкА). Широкий диапазон тока и напряжения позволяет использовать прибор для и высоковольтной и низковольтной аппаратуры;
• прибор измеряет следующие параметры: напряжение выхода, ток нагрузки, сопротивление нагрузки в диапазоне 1-999 МОм; все значения показываются на светодиодном дисплее;
• память прибора рассчитана на десять записей измеренных значений.

Технические характеристики

Комплект поставки

1. базовый блок - указатель УПК;
2. изолирующая штанга с кабелем;
3. аккумуляторный блок;
4. паспорт изделия.
