Устройство крепления опор УКО-3

Устройство крепления опор УКО-3 предназначено для обеспечения безопасности персонала при работах на промежуточных деревянных и железобетонных опорах ВЛ 0,4-10 кВ, в том числе прочность и устойчивость которых вызывает сомнение (недостаточное заглубление, вспучивание грунта, загнивание древесины, трещины в бетоне и т. п.), а также на опорах, которые находятся или могут оказаться под односторонним тяжением проводов.

Устройство обеспечивает дополнительное крепление опоры тремя оттяжками из полиамидного троса с помощью трех вбиваемых в землю якорей и фиксирующего устройства, которое поднимается на опору сборной штангой и фиксируется на ней винтовым зажимом.

УКО-3 изготавливается в климатическом исполнении УХЛ категории размещения 1 и предназначено для использования на открытом воздухе (группа УХЛ 1 по ГОСТ 15150-69).

Якоря устройства УКО-3 вбиваются в землю по периметру вокруг опоры, фиксирующее устройство, включающее в себя привод и скобы для более прочного крепления, устанавливается непосредственно на саму опору и при помощи оттяжек с карабинами, соединенных с якорями, устройство закрепляет опору. Цепной захват поднимается на опору посредством сборной штанги, состоящей из четырех звеньев, и закрепляется на опоре винтовым зажимом. Никакого специального инструмента при этом не требуется, весь процесс установки производится вручную, не прибегая к подъему на опору.

ТУ 27.90.40-069-12719185-2023

Технические характеристики

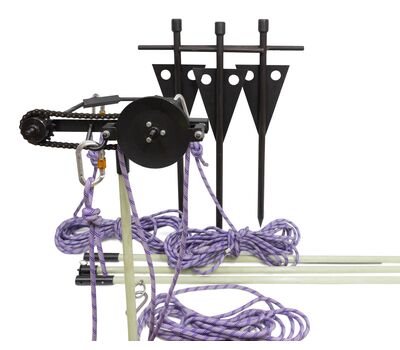

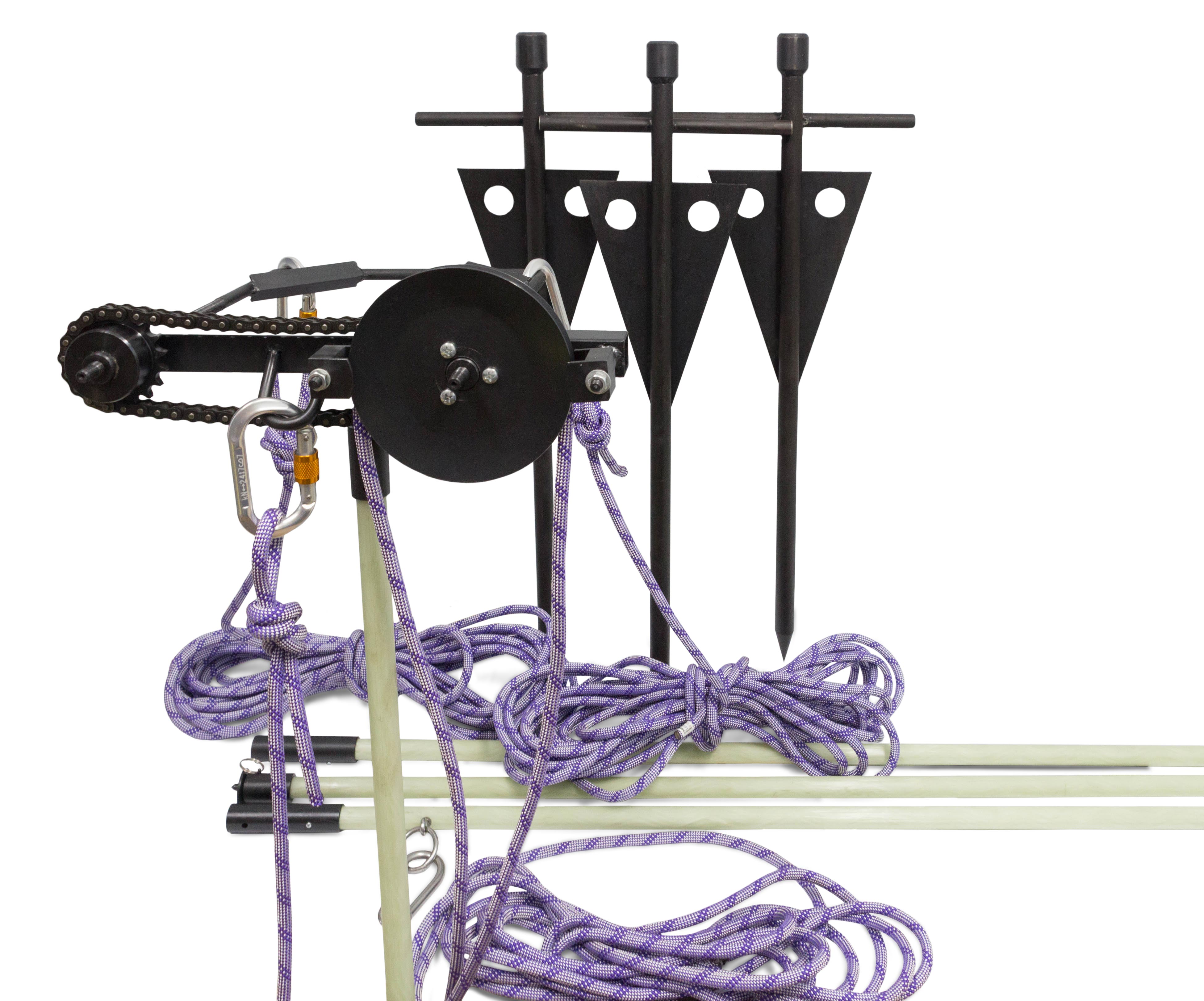

Комплект поставки:

1. захват — 1шт.;
2. штанга сборная — 1шт.;
3. оттяжка с карабином — 3шт.;
4. якорь — 3шт.;
5. паспорт и инструкция по эксплуатации — 1 шт.
6. сумка для переноски - 3 шт.
