Устройство наброса на провода воздушных линий

Устройство УНП-10 ВЛ предназначено для заземления воздушных линий при необходимости экстренного отключения напряжения для освобождения пострадавшего от действия электрического тока посредством короткого замыкания между проводами ВЛ закороткой, которая соединена с «землей».

Рабочие условия эксплуатации заземления:

- температура окружающего воздуха от -45°С до + 45°С

- относительная влажность воздуха не выше 80% при 25°С

 Основные технические характеристики

Величина рабочего напряжения, кВ                                                до 10

Сечение активной части наброса, мм²                                             25

Длина активной части наброса, м                                                    3

Общая длина заземляющей части наброса, м                                16

Сечение заземляющей части наброса, мм²                                     25

Длина изолирующего каната, м                                                       25

Диаметр изолирующего каната, мм                                                 3

Масса комплекта, кг, не более                                                         6,4

Масса грузика, кг                                                                              0,25

Общий вид устройства

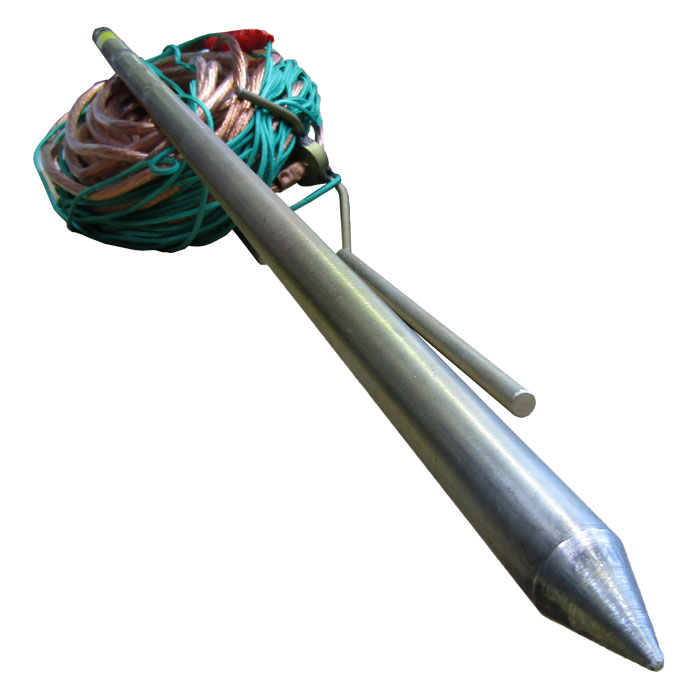

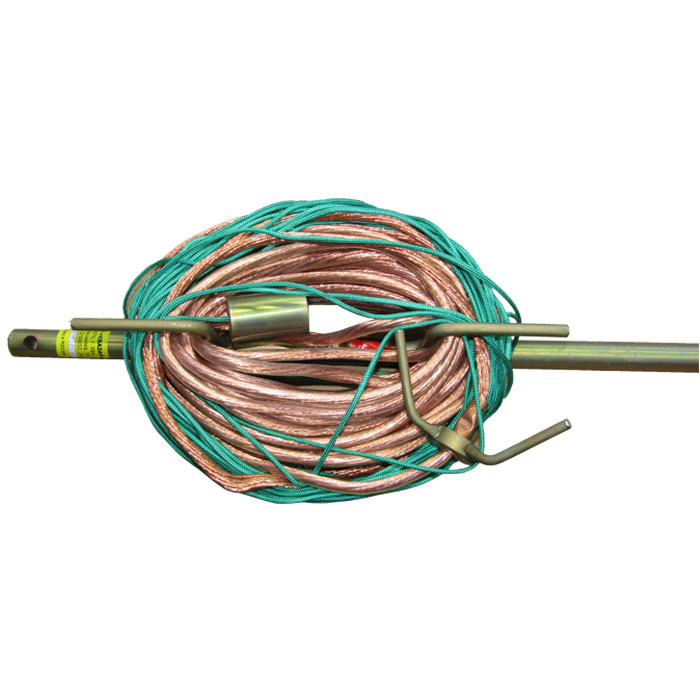

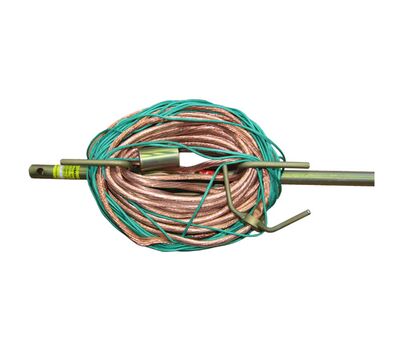

Рис.1 Общий вид устройства 1 – акивная часть наброса, 2 – заземляющая часть наброса, 3 – изолирующий канат, 4 – грузик, 5 – стержень заземления, 6 - ограничитель.

Устройство УНП-10ВЛ пригодно на воздушных линиях напряжением до 10 кВ.

Изолирующий канат выдержал испытание напряжением 2кВ/см в течение 5 мин.

Устройство сочленения вместе с изолирующим канатом выдержало испытание напряжением 14кВ в течение 1 мин.

Комплектность

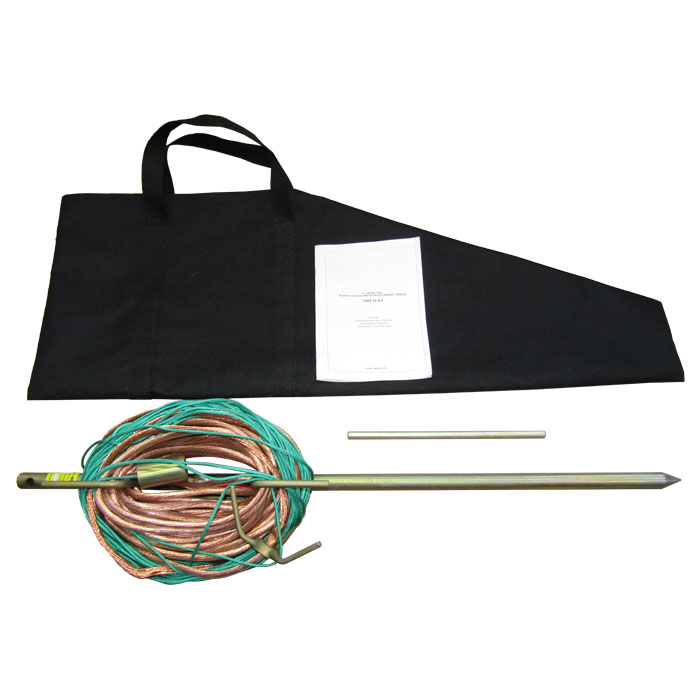

1. Устройство УНП-10 ВЛ
2. Чехол
3. Паспорт
